PFM升壓/降壓LED驅動芯片
2010-05-06 18:24:43 本站原創AT310具有待機(關閉)控制端，AT300沒有使能控制端口。AT310在待機狀態下，待機電流低于1μA。本芯片與外接開關三極管構成的驅動電路可以產生持續的功率輸出，并能在一個很大的工作電壓范圍內驅動單個或多個LED。驅動電路在及二極管發光亮度進行調整。
AT310/300芯片特征如下:
最大效率94％；
最小工作輸入電壓0.8V；
最大工作輸入電壓13V；
待機電流低于1μA；
可預制輸出電流；
可以驅動串聯或并聯LED；
低飽和導通電壓開關三極管。
SOT23-5封裝。

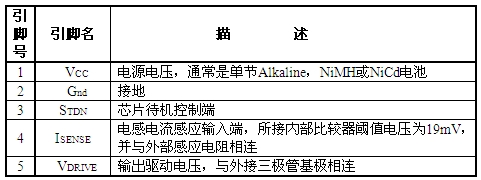

引腳定義:
典型應用電路:
應用范圍：
1)手電筒LED驅動
2)LCD背光源應用
3)降壓工作模式使用。
