5G、4K 點播視頻、音頻流、照片共享、物聯網和人工智能深度學習等應用推動了對高速數據連接的巨大需求。支持其中許多應用的超大規模數據中心和“企業遷移到云”計劃在推動快速采用最新的 SerDes 技術以實施以太網解決方案方面發揮了催化作用。112Gbps SerDes 的里程碑是在最近才達到的，使 400G 和 800G 以太網連接的實現更加容易。

上個月，在 DesignCon 2021 大會上，Alphawave IP 做了一個題為“徑通往200Gbps串行鏈接之路”的演講。演示文稿由 Tony Pialis（首席執行官）和 Clint Walker（營銷副總裁）撰寫，并由 Clint 發布演講。從事IC設計的許多人都知道或聽說過 Alphawave IP。在公司成立后的短短四年內，他們最近在首次公開募股后掀起了波瀾。據 Dealogic 稱，這是歷史上最大的半導體 IPO。

您可能不知道的是，Tony是一位連續創業者，在高速連接領域創立了三家成功的公司。很難相信不久前我第一次見到他時我們還在討論 5Gbps，而他現在已經開始談?wù)?224Gbps了。好吧，其實那是15年前，我第一次見到他那時他還在斯諾布叢林。當時，當大多數其他解決方案都采用全模擬路線時，托尼已經開始談?wù)摶贒SP的實現。無論是過去還是現在，他似乎都堅定地相信這種方法的可擴展性，其結果不言自明。Alphawave IP提供的眾多產品之一是112Gbps長距(LR)、低功耗、基于DSP的多標準serdes。

以我對托尼的了解，Alphawave IP并沒有止步于現有的成就。在推出112Gbps SerDes后，他們就開始了自我競賽，在實驗室中進行實驗，以實現224Gbps SerDes。在DesignCon2021上的演講是關于他們的實驗，發現和基于此的預測。本文將總結這次演講的要點。

行業采用最新的連接解決方案

從數據中心的角度來看，向更高速度以太網連接的轉變不僅可以節省電力，還可以節省面積，從而增加互連密度。因此，該行業總是渴望快速采用能夠幫助他們朝這個方向發展的技術。

上圖中包含了很多有用的信息。仔細觀察中間的圖表非常有趣。當一個200Gbps的SerDes出現時，1.6TbE成為可能。一個擁有800GbE連接的當前產品可以使他們的連接速度增加一倍，而不需要太多改變他們?cè)O(shè)計的復雜性。或者，他們可以保持800GbE的連接性，并降低其設計的復雜性。無論哪種方式，他們都可以享受下一代 SerDes 的低功耗優勢。

擴展到 224Gbps SerDes 的挑戰

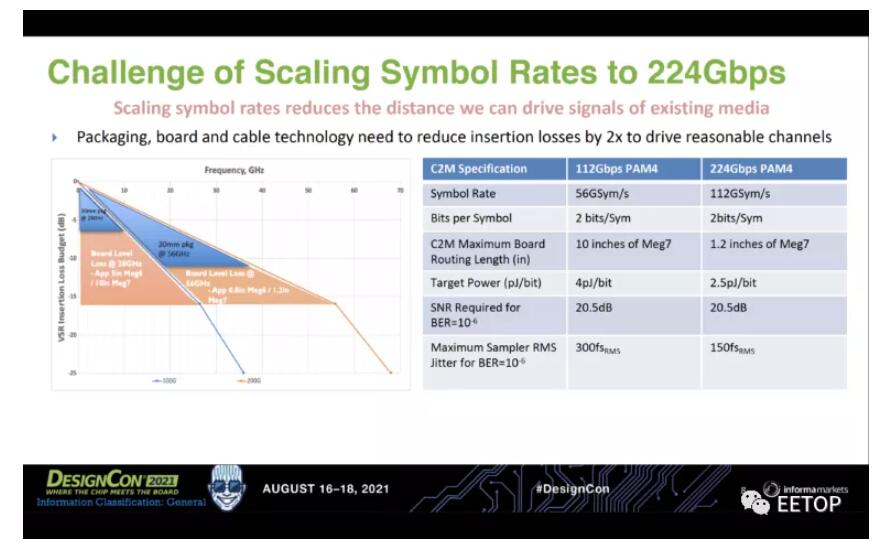

設計采用 PAM4 信令來支持超過 25Gb/s 的數據速率。但 PAM4 信號對噪聲、反射、非線性和基線漂移更加敏感。接收器設計要復雜得多。請參閱下圖，了解對提供 224Gbps SerDes 的信噪比 (SNR) 和抖動規范的嚴格要求。為了驅動合理的通道長度，需要將封裝、電路板和電纜的插入損耗減半。

Alphawave IP 的實驗

本演示文稿側重于信號調制實驗，以確定將提供 224Gbps 速率的信令方案。Alphawave IP 在其實驗中考慮了 2-PAM、4-PAM、6-PAM、8-PAM QPSK 和 16-QAM 調制方案。更高的調制方案會引入更高的誤碼率 (BER)。為了將 BER 降低到可接受的 10 -6，他們必須將 SNR 提高 1-3dB。他們嘗試了高級 DSP 檢測，以利用最大似然序列檢測器 (MLSD) 將 SNR 提高 1-3dB。在此基礎上，他們能夠?qū)?BER 提高兩個數量級。

在將選擇范圍縮小到PAM4和PAM6調制方案后，他們對每個調制方案的兩個不同通道進行了實驗。

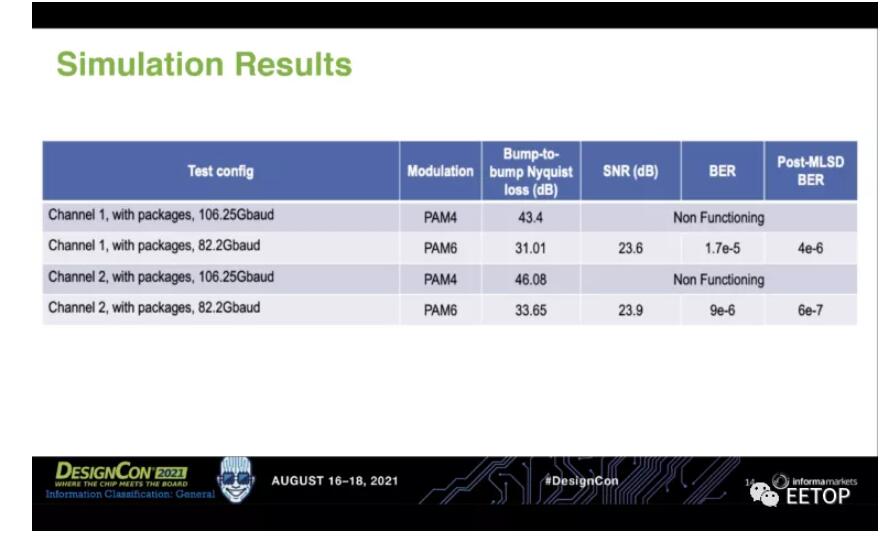

正如您在上圖中看到的，采用 PAM6 調制方案的兩個通道都提供了滿足或超過前面所述要求的結果。BER 在 10-6 范圍內（或更好）且信噪比（SNR）高于 20.5。

Alphawave IP 的調查結果

Alphawave IP的結論是，PAM6是一個可行的調制方案，用于本研究中使用的224Gbps長距離電傳輸?shù)耐ǖ馈AM4將適用于極短距離（VSR）、中等距離（MR）、芯片到芯片（C2C）和芯片到模塊（C2M）的電氣鏈接。建議使用能使PAM4用于長通道的全鏈路解決方案。

如果整個行業能夠找到一種方法，使PAM4成為一個完整的鏈接解決方案，這將對所有相關人員都有很大的好處。這需要生態系統內不同參與者之間的合作。例如，封裝、電路板和電纜供應商合作的目標是減少插入損耗，從而實現更長的通道。系統供應商致力于減少通道長度的要求。

如果行業協同努力不能在 PAM4 上產生完整的鏈路解決方案，PAM6 可用于支持插入損耗惡化過快的通道。
