探秘紫光展銳天線檢測實驗室
2019-04-12 09:47:14 微波射頻網
我們使用的每一部手機，背后都經過了精密而嚴苛的層層測試。而天線作為接收信號的設備，對手機來說是非常重要的，因此天線的測試也是必不可少的重要環節。天線的測試必須要在專業的實驗室中進行，它到底長什么樣子？接下來就跟著展銳一起去探秘下這些高精尖的實驗室吧！

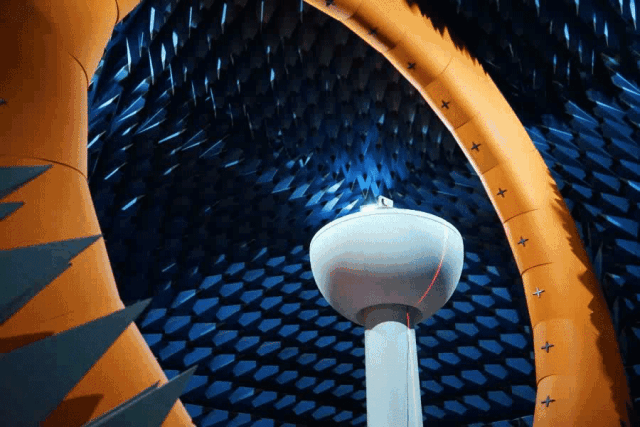

天線檢測實驗室實景
時尚的幾何圖形，大膽的撞色搭配，濃濃的科技感——你沒看錯，這就是今天的主角：天線檢測實驗室。
手機作為通訊工具的第一要點，當然是確保信號的穩定。天線檢測實驗室便是用“無源測試”與“有源測試”兩種方法檢測天線以及終端設備的輻射性能。
無源測試：
無源測試側重從手機天線的增益、效率、方向圖等天線的輻射參數方面考察手機的輻射性能。
有源測試：
有源測試則側重從天線整體的發射功率和接收靈敏度，即TRP和TIS等，這種方法更能直接地反映天線整機的輻射性能。
終端生產廠家必須對所生產手機的輻射性能有清楚的了解，才能通過各種措施提高手機輻射的發射和接收指標。如果手機輻射性能不好，將產生信號不好、語音通話質量差、容易掉線等多方面的問題。
另外，在手機通話時，由于人腦靠近手機天線，將降低手機的發射和接收性能，手機整機輻射的發射和接收性能都會降低。通過輻射性能檢測可以在手機研發過程中定量測量人腦對手機的發射和接收性能的影響，進行優化設計，減少發射和接收性能的降低幅度，即減少人體和天線的電磁耦合效應 。
在設計精密的暗室中如何進行
手機輻射性能測試？

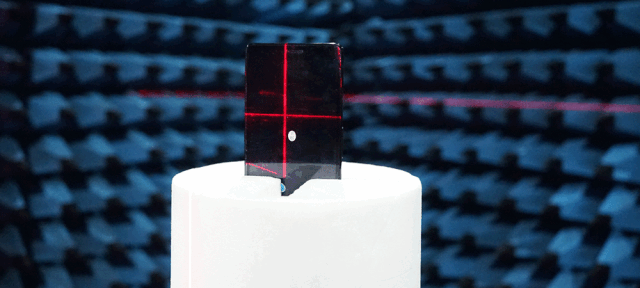

1.將手機放在轉臺上，并通過紅外線進行定位。測試過程中，轉臺會作水平方向360度的旋轉。
手機在轉臺上旋轉

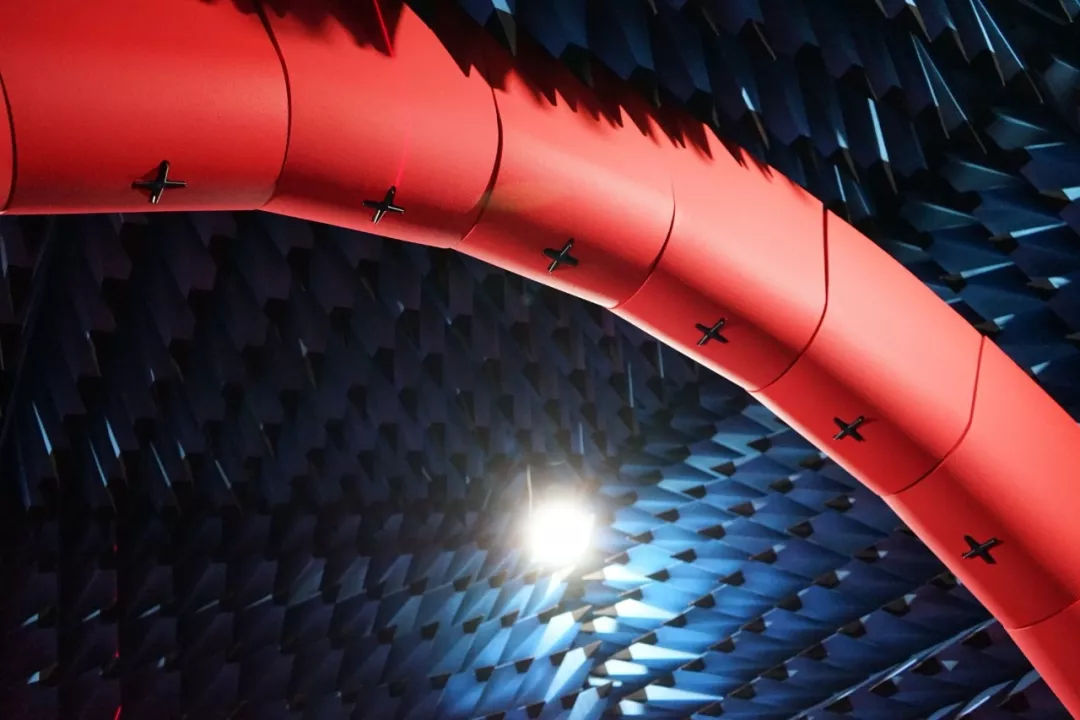

2. 轉臺垂直方向的紅色圓環上有24個黑色十字，這些便是暗室的標準天線測試以及通信探頭。其中23個用于檢測手機天線性能，1個用于建立通訊。
標準天線測試以及通信探頭

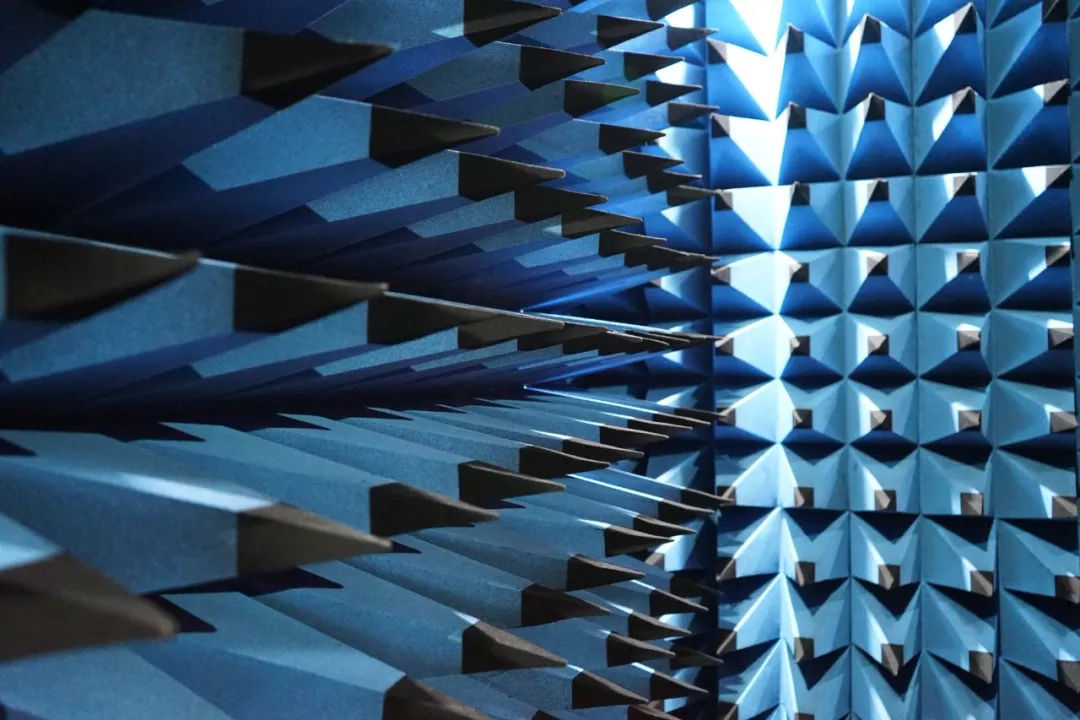

3.吸波材料制成的凹凸墻面，有效吸收電磁波，避免無線信號的反射。
吸波材料墻面

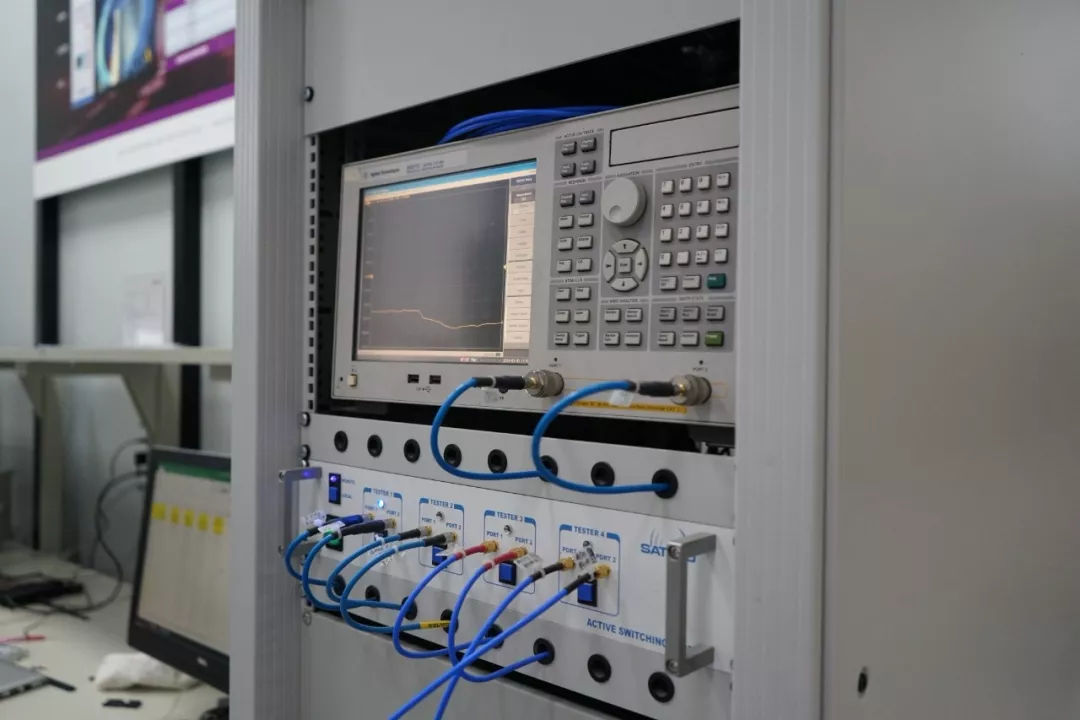

4.采集到的射頻信號進入矢量網絡分析儀（無源測試）以及綜合測試儀（有源測試）。
矢量網絡分析儀

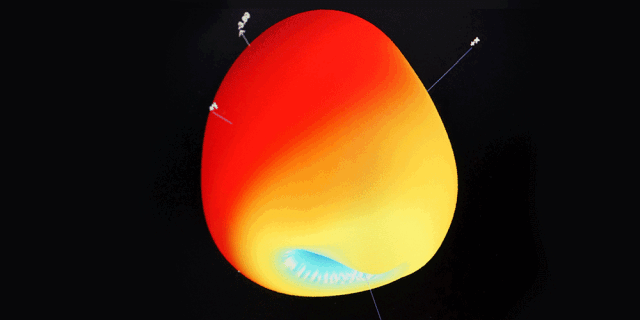

5.測試完成后通過測試軟件將被測物的輻射性能以直觀的輻射方向圖展示出來。
輻射方向圖
可以看到，通過旋轉的手機與環上的標準天線探頭，可以得到360度全方位的輻射信息，幫助工程師直觀的了解測試手機的輻射性能，并成為了保障手機使用體驗的重要參考。
所以經過一系列的測試后，手機天線性能的好壞、信號的強度以及對人體輻射的影響就一目了然了。只有測試通過后的手機才能夠達到上市要求。紫光展銳全球創新測試中心就是為大家嚴把質量關，加速產品的研發和上市速度。
