Linear 具快速比較器的 7ns 超快響應時間、15GHz RF 檢波器

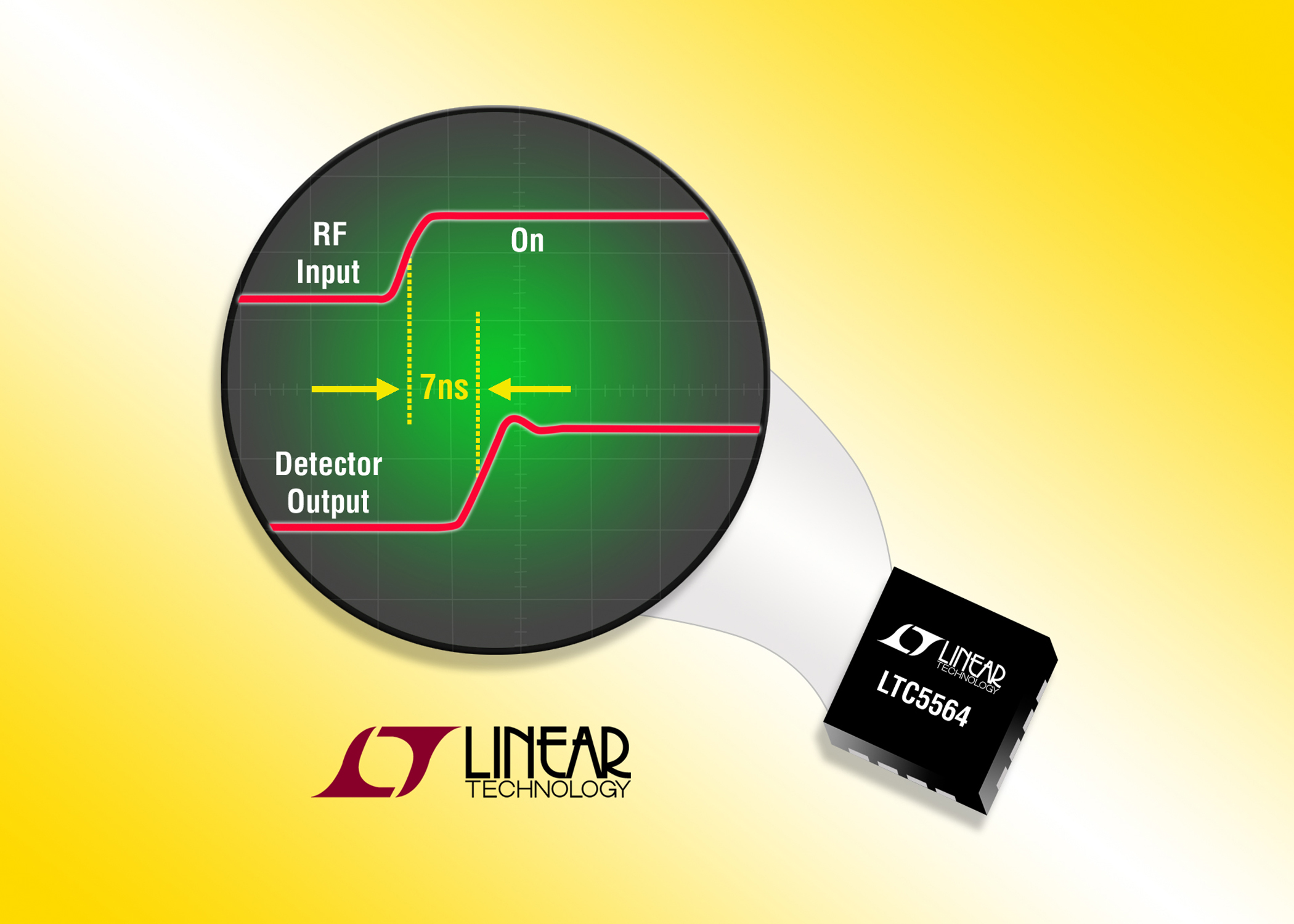

2010-12-04 16:19:37 本站原創凌力爾特公司 (Linear Technology Corporation) 推出一款精準 RF 功率檢波器 LTC5564，該器件在 600MHz 至 15GHz 的頻率范圍內工作，對脈沖 RF 信號具有出色的 7ns 快速響應時間。此外， 該器件還 具有一個傳播延遲為 9ns 的內置快速比較器。該比較器的門限電壓可由用戶設定，因而提供了一個靈活的跳變點。該器件的輸出可以通過確定一個鎖存使能引腳進行鎖存，從而允許快速捕獲短持續時間、單事件信號或某種故障狀況。其業界最佳的性能實現了前所未有的速度 (在定時測量中)、針對故障檢測的快速響應以及微波系統中的 RF 功率測量。
LTC5564 能夠測量 -24dBm 至 +16dBm 的 RF 輸入信號。該動態范圍由一個具有 4 種增益設定值的可編程增益輸出放大器提供，而這 4 種增益設定值由兩個二進制加權的邏輯輸入引腳進行數字式控制。因此，在測量低電平信號時可實現靈敏度的改善。除此之外，輸出放大器的帶寬還能滿足對高達 75MHz 的 RF 調制信號進行包絡解調的要求。這款 RF 功率檢波器具有溫度補償電路，從而在變化的環境條件下實現了可重復和穩定的 RF 功率測量。
LTC5564 的速度和頻率能力開辟了眾多有用的應用，包括微波通信、遙感勘測、雷達探測器、RF 功率放大器監視及故障檢測、自動水平控制、測試儀表和蜂窩網絡。
LTC5564 可從單 3.3V 或 5V 電源來供電。標準操作模式的標稱消耗電流為 44mA。該器件的額定工作溫度范圍為 -40°C 至 85°C。LTC5564 采用小外形的 3mm x 3mm 16 引腳 QFN 封裝。片批購價為每片 2.90 美元。如需更多信息，請登錄 www.linear.com.cn/5564。
性能概要：LTC5564
• 工作頻率范圍 600MHz 至 16GHz
• 超快檢波器響應時間 7ns
• 動態范圍 40dB
• RF 輸入功率范圍 -24dBm 至 +16dBm
• 內置快速比較器 9ns
• 溫度補償
• 小型封裝 3mm x 3mm QFN
