東芝推出輸出耐壓為900 V的小型封裝車載光繼電器

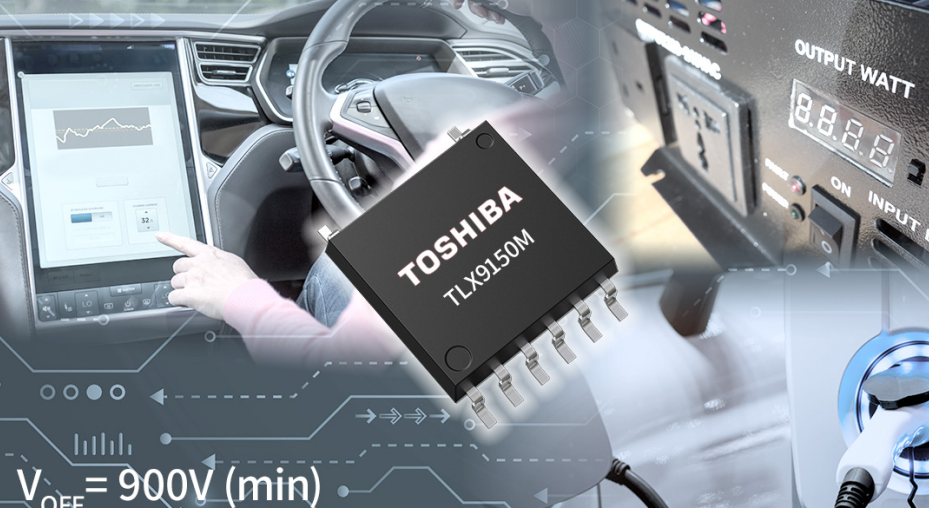

2024-10-28 08:44:36 EETOP東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，最新推出一款輸出耐壓為900 V（最小值）的車載光繼電器[1]——TLX9150M，采用小型SO12L-T封裝，非常適合400 V車載電池應用。現已開始批量供貨。
電動汽車（EV）需要使用更高容量、更高電壓的電池來延長續航里程并縮短充電時間，而且通過電池管理系統（BMS）實時監控和管理電池，以最大限度延長使用壽命并提高性能。此外，BMS還會監控電池與車身之間的絕緣情況，以確保安全。在必須應對高壓的BMS中，常使用光繼電器提供電氣隔離。
用于電池系統的光繼電器支持的耐壓通常需要為系統電壓的兩倍，即對于400 V系統的光繼電器輸出耐壓需要大于800 V。TLX9150M憑借900 V的輸出耐壓，適用于400 V系統。此外，TLX9150M還采用了最新的SO12L-T封裝，比東芝SO16L-T封裝小25％[2]。這一改進不僅有助于電池單元的小型化，而且還可以降低整體成本。同時，該封裝的引腳間距和引腳布局與SO16L-T相同（如圖1所示），可實現通用電路板焊盤設計。

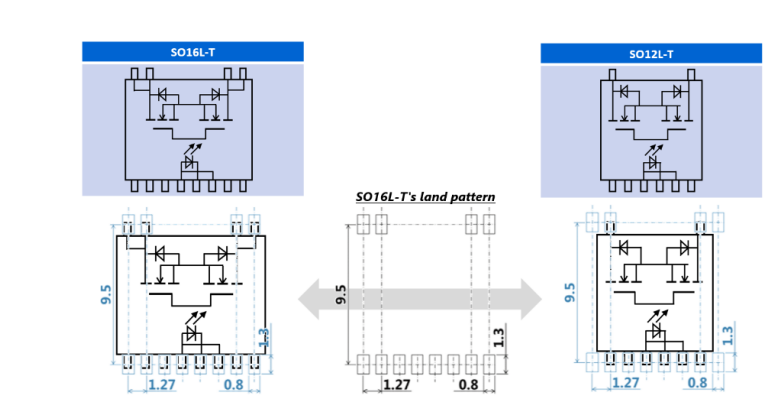

圖1：SO16L-T和SO12L-T引腳分配和焊墊線路
? 應用：
車載設備
- 電池管理系統：電池電壓監控、機械繼電器粘連檢測、接地故障檢測等
- 替換機械繼電器
? 特性：
- 輸出耐壓：VOFF＝900 V（最小值）
- 常開（1-Form-A）器件
- 雪崩電流額定值：IAV＝0.6 mA
- 隔離高壓：5,000 Vrms（最小值）
- 通過AEC-Q101認證
- 符合IEC 60664-1國際標準
? 主要規格：
器件型號 | ||||
觸點類型 | 1a | |||
絕對最大額定值 | 正向電流IF（mA） | 30 | ||
導通電流ION（A） | 50 | |||
工作溫度Topr（°C） | –40至125 | |||
雪崩電流IAV（mA） | 0.6 | |||
電氣特征 | 斷態電流 IOFF（nA） | VOFF＝900 V | 最大值 | 100 |
輸出耐壓VOFF（V） | IOFF＝10 μA | 最小值 | 900 | |
建議工作條件 | 供電電壓VDD（V） | 最大值 | 720 | |
耦合電氣特征 | 觸發LED電流IFT（mA） | ION＝50 mA | 最大值 | 3 |
返回LED電流IFC（mA） | Ta＝–40至125 °C | 最小值 | 0.05 | |
導通電阻 RON（Ω） | ION＝50 mA、IF＝10 mA、t＜1 s | 最大值 | 250 | |
開關特征 | 導通時間tON（ms） | 最大值 | 1 | |
關斷時間tOFF（ms） | 最大值 | 1 | ||
隔離特征 | 隔離電壓BVS（Vrms） | 最小值 | 5,000 | |
電氣間隙 | 最小值 | 8 | ||
爬電距離 | 最小值 | 8 | ||
封裝 | 名稱 | SO12L-T | ||
尺寸 | 典型值 | 7.76×10.0×2.45 | ||
