Diodes車用級高壓整流器
2015-12-03 20:08:27 未知 |

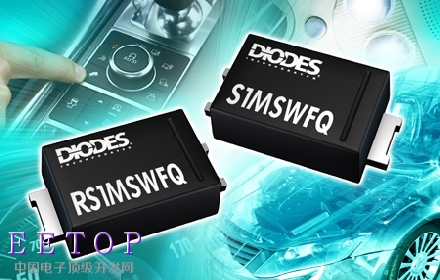

Diodes公司(Diodes Incorporated) 新推出的高壓整流器系列包含S1MSWFQ標準整流器及RS1MSWFQ快速整流器兩款符合AEC-Q101標準的器件，旨在為車用電子控制單元提供強勁的整流、阻斷和反向電池保護功能。緊湊小巧且高效散熱的SOD123F封裝，確保了S1MSWFQ標準整流器及RS1MSWFQ快速整流器能夠提供卓越性能，而所需的印刷電路板占位面積更小于同類型SMA封裝整流器的一半。
SOD123F封裝的離板厚度最高為1.15mm，不及SMA封裝的一半。其7mm2的電路板占位面積僅占同類型SMA封裝器件所需面積的43%。除了為電路設計人員節省空間外，SOD123F封裝還通過13°C/W的結點至外殼熱阻來提供超卓的熱性能，而SMA封裝的額定值則達30°C/W，還要利用推薦焊盤布線。
兩款整流器具有1000V的最低反向擊穿電壓，能夠為車用系統設計提供大量電壓凈空。這允許因線圈電感反沖及電感器所引起的電壓尖峰，同時亦表示這些器件在用作保護電子控制單元反向電池時可承受ISO7637標準所規定的電磁干擾。S1MSWFQ及RS1MSWFQ兩款整流器的性能特點都有助于實現效能強大且可靠的操作，從而滿足汽車產業的嚴格要求。這些器件更符合AEC-Q101標準，并備有汽車產業的生產件批準程序 (Production Part Approval Procedure，簡稱PPAP)。
兩款新產品都采用小巧且高效散熱的扁引腳SOD123F封裝。S1MSWFQ-7及以240ns快速復原的RS1MSWFQ-7 各以三千個卷帶為出貨批量。
