艾爾默斯推出最新汽車級 可用于LED驅動的恒流模式PWM控制器
2013-09-24 20:12:46 本站原創德國多特蒙德，艾爾默斯公司(Elmos)日前宣布推出最新汽車級，可用于LED驅動的恒流模式PWM控制器。該芯片主要適用于汽車領域，可用于汽車LED燈驅動，如前大燈(High beam, Low Beam)、日間行車燈(DRL)、轉向指示燈(Turn Signal Indicator)、霧燈以及尾燈的應用中。

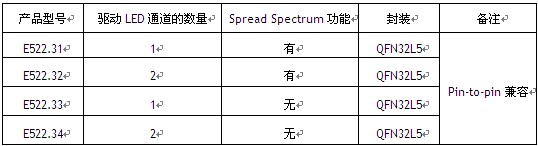

E522.3X系列產品包括了E522.31, E522.32, E522.33以及E522.34一共四款芯片，該家族是一款具備了固定開關頻率、高效率以及可支持多個LED串聯的高壓恒流控制芯片。由于他們采用了高邊電流檢測模式，因此可以非常靈活的配置變換器的電路拓撲結構。根據實際的需求，我們可以把電路結構設計Boost, SEPIC以及參考點是輸入電壓正極的升降壓電路(Boost-to-battery or Buck-to-battery)。他們非常適合用在一些環境狀況比較惡劣的工況，如汽車領域。這個系列芯片的開關頻率有兩種設定方式，一種是通過外部電阻來設定，另外，也可以通過主-從配置模式，與外部設備實現頻率同步。芯片的開關頻率最高可達600kHz。該家族產品全部都是管腳兼容的，他們的一些主要功能區別如下：
通過這個芯片，可以對負載的LED實現數字脈寬調光以及模擬調光功能。除此之外，芯片還設計了多重檢測和保護功能，如短路保護、開路保護、輸入欠壓鎖定以及過溫保護等的功能，通過這個系列芯片設計的最終的產品具有極高的可靠性。
主要功能：
輸入電壓范圍5.0V~55V，升壓電路最高可達60V
可配置的電路結構Boost-, SEPIC, Buck-Boost- or Buck-topology
恒流調節模式
模擬調光比可達10:1, 數字調光比可達3000:1(100Hz PWM)
先進的芯片自診斷功能，如開路、輸出過載以及高邊反饋的故障診斷模式
極低的睡眠電流消耗(典型值8μA)
應用范圍：
汽車LED照明
室內及室外通用LED照明及信號指示
TFT 背光驅動
通用恒流驅動等的應用
