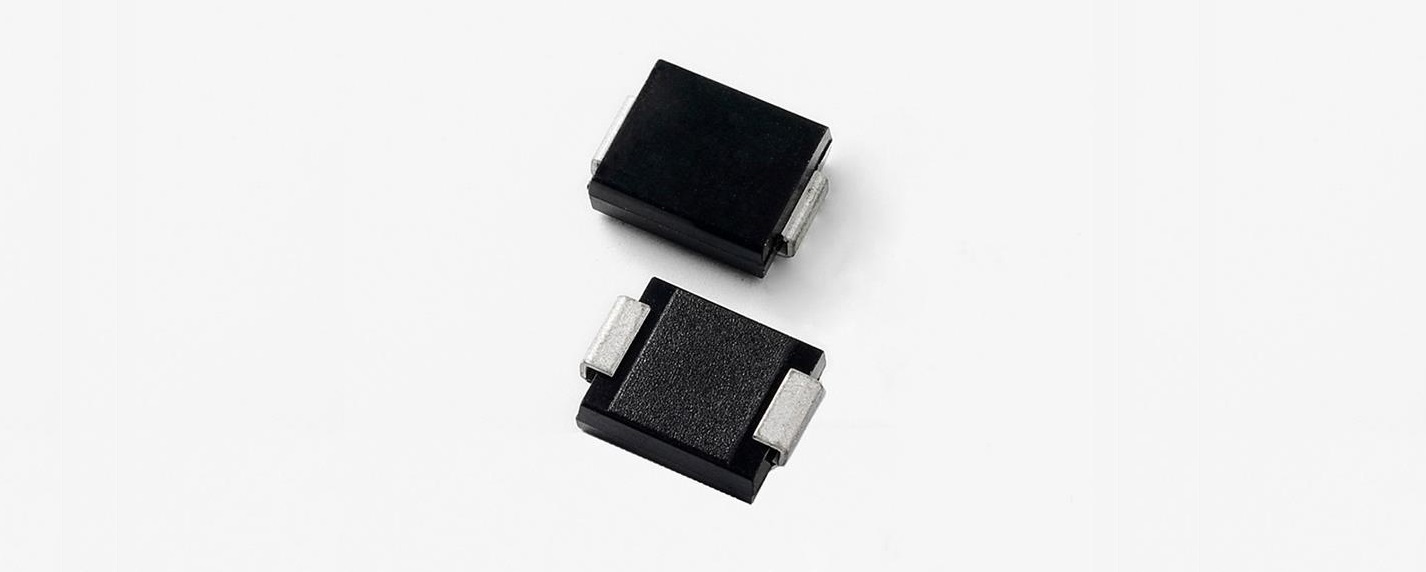

首款采用 DO-214AB 緊湊型封裝的 2kA 保護晶閘管
2025-05-14 14:59:17 Littelfuse公司2025年5月14日訊，伊利諾伊州羅斯蒙特市—Littelfuse公司（NASDAQ：LFUS）是一家多元化的工業技術制造公司，致力于為可持續發展、互聯互通和更安全的世界提供動力。公司今日宣部推出Pxxx0S3G-A SIDACtor?保護晶閘管系列，該產品是業內首款采用DO-214AB（SMC）緊湊型封裝的2 kA晶閘管。Pxxx0S3G-A系列旨在保護惡劣環境中的設備免受嚴重過壓瞬變的影響，使工程師能夠?qū)崿F(xiàn)更高的產品小型化，同時保持出色的保護性能并符合監管標準。
Littelfuse汽車TVS產品營銷總監Charlie Cai表示：“Pxxx0S3G-A系列以緊湊的封裝提供強大的高浪涌電流保護，使設計人員能夠在不犧牲可靠性或合規性的情況下實現產品小型化。這對于車載充電機、電動汽車充電站、工業自動化電源和太陽能逆變器等暴露于高能浪涌事件的應用尤為重要”。
主要功能和特點
· 緊湊尺寸下的高浪涌保護：Pxxx0S3G-A 系列采用DO-214AB(SMC)封裝，可提供2 kA(8/20 μs)浪涌保護，是能夠?qū)崿F(xiàn)如此高功率密度的最小封裝；
· 增強設計靈活性：與需要較大TO-262封裝的傳統解決方案相比，DO-214AB外形小巧，更容易集成到空間受限的設計中，包括物聯網設備、高功率密度工業設備和醫療電源；
· 可靠性和長壽命：Pxxx0S3G-A系列與隨著時間推移而降級的傳統解決方案不同，它能承受瞬變而不降級，從而確保對設備的長期保護并降低維護成本；
· 符合車規級標準：該系列完全符合AEC-Q101車規標準，是車載充電機(OBC)保護、BEV/PHEV保護和汽車電池充電系統等汽車應用的理想之選。
市場和應用
Pxxx0S3G-A系列專為在各種苛刻環境中提供穩健保護而設計，包括：
· 汽車和電動汽車(EV)系統：保護車載充電機(OBC)、BEV和PHEV電池充電系統以及電動汽車壁式充電器免受高能浪涌事件的影響；
· 工業和工廠自動化：在惡劣的運行條件下保護電源和大功率配電網；
· 可再生能源系統：確保太陽能系統直流/交流逆變器和儲能系統在電涌波動情況下的可靠性；
· 信息和通信技術（ICT）：確保不間斷電源(UPS)和交流大功率配電網中敏感設備的安全。
與傳統解決方案比較
傳統解決方案往往因其笨重的設計而面臨挑戰，隨著時間的推移，這種設計可能會失效，從而降低其保護功效。Pxxx0S3G-A結構更為緊湊，浪涌額定值非常適合高度暴露的應用。與采用TO-262M封裝的 Pxxx0FNL 3 kA SIDACtor系列相比，它具有明顯的優勢，所需的電路板空間減少了約50%。
這款新產品是一次飛躍，是首款能夠處理2 kA(8/20)浪涌的DO-214AB尺寸產品。在此之前，要達到這樣的保護水平，必須使用大得多的TO-262封裝。
