大聯大詮鼎集團推出基于RICHTEK產品的Type-C PD電源擴展塢方案
2022-08-11 19:42:16 EETOP2022年8月11日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（RICHTEK）RT6190芯片的Type-C PD電源擴展塢方案。

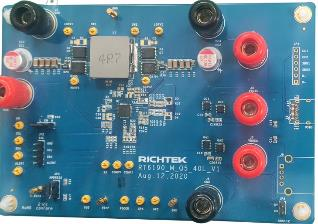

圖示1-大聯大詮鼎基于RICHTEK產品的Type-C PD電源擴展塢方案的展示板圖
近年來雖然USB Type-C接口憑借著出色的傳輸速率成為了智能手機的一大標配，但大多數電腦等其它電子都尚在跟進階段，并沒有完全普及。而隨著新規格USB Type-C接口性能不斷提升，一些最新發售的筆記電腦已經搭載Type-C接口，這導致了電源充電接口不適配的問題。為解決這一問題，大聯大詮鼎基于RICHTEK RT6190芯片推出的Type-C PD電源擴展塢方案，可以滿足Type-C PD電源充電需求。
RT6190是RICHTEK專為USB-PD應用開發的4開關雙向Buck-Boost控制器，可在4.5V~36V輸入電壓范圍內工作，輸出電壓可在3V~36V進行調節。其控制架構為峰值電流模式，在可程控的恒流、恒壓模式下，輸出功率最高達100W。并且器件內置電荷泵電路，可對外接的低成本N型MOSFET開關進行控制，以實現電源路徑管理。RT6190具有的I2C接口，可對其輸出電壓、電流限制值、工作頻率和纜線壓降補償參數進行設定。同時它還具有完善的保護性設計，其中包括輸入欠壓鎖定保護、過壓和欠壓保護、逐周期電流限制、短路保護和過熱保護等。
立锜科技（RICHTEK）是一家國際級的模擬IC設計公司，專注于提供客戶多元且具競爭力的產品以及完整的電源管理解決方案。此次大聯大詮鼎與RICHTEK攜手推出的Type-C PD電源擴展塢方案，可為各種接口提供穩定的電壓輸出。
核心技術優勢：
? 雙向36V輸出輸入；
? 可控式升降壓；
? 可程式化定電壓及定電流輸出；
? 完整過電壓、低電壓、過電流、過溫度等保護機制；
? 內置符合PD規范的VBUS泄放電機制；
? PWM工作模式可程式設定為PSM或FCCM；
? 具有線損補償。
方案規格：
? 電壓輸入：4.5V～36V；
? 電壓輸出：3V～36V；
? 工作頻率：250K～1MHz；
? I2C位置可設定數有2組。
