德州儀器推出創新的低IQ電源，解決未來電池設計挑戰

2019-09-23 14:48:10 EETOP

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

2019年9月18日，德州儀器（TI）在北京進行全新一代電源產品媒體發布會，EETOP記者應邀出席。

隨著物聯網、智慧城市的快速普及，更多互聯設備的電源需求增長比以往更為迫切。應用場景中的產品設備在設計方面要求更小，微型化已成為主要趨勢。可以看到，多數IoT環境中是靜態采集數據，為了達到降低電池更換頻率，節約維修成本，就需要更低的靜態電流（IQ）。

低IQ在延遲電池壽命與儲存時間、實現更多功能、延長系統使用壽命，以及降低系統成本方面發揮著關鍵作用。

此次發布會上，來自德州儀器（TI）電源管理解決方案部門電池充電產品的產品線經理王世斌先生為大家介紹了德州儀器（TI）的創新的低IQ 電源產品幫助工程師應對設計尺寸、降低功耗、節約成本等技術挑戰。

Samuel Wong 王世斌德州儀器（TI）電池管理系統產品線經理

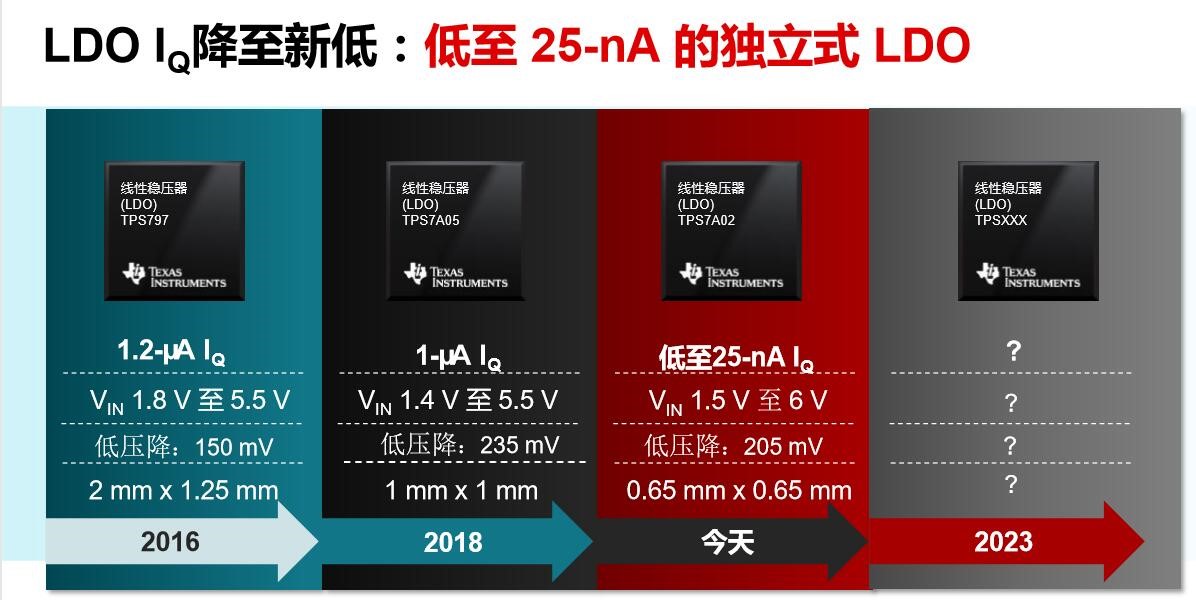

全新TPS7A02 —— 超小型、低壓降 (LDO) 線性穩壓器，具有業界超低的IQ，可為功耗敏感型應用提供動態性能和快速瞬態回應。

TPS7A02 的主要特性和優勢

延長應用的運作時間及系統壽命：TPS7A02在輕負載下的超低 IQ 控制，能讓工程師將使用標準電池化學成分（如鋰離子電池）的電池壽命至少延長一倍。例如，在無線可視門鈴和監視器的設計中使用 TPS7A02，工程師可實現 24 個月或更長的電池壽命（高達業界標準的四倍）。此外，與行業內同類器件相比，具備 3 nA 更低關機 IQ 的 TPS7A02可將便攜式醫療和可穿戴應用中的電池儲存時間延長多達五倍。

更快的喚醒速度及更好的動態性能：對于1到50 mA 的負載瞬態，TPS7A02 能夠在 5 us內響應，僅為行業內同類器件瞬態響應時間的一半，可支持工程師設計響應時間更短、動態性能更好的應用。TPS7A02能快速響應迅速變化的負載，同時提供更小的輸出電壓變化，有利于高精密度、低功耗的應用，如無線物聯網（IoT）和便攜式醫療裝置，這些應用需要無噪音電流才能準確采集裝置周圍的信號。

更小的解決方案及更快的上市速度：TPS7A02無需任何外部電路或零組件即可自動從IQ節能模式、低負載狀態，轉換為高負載、快速瞬態狀態。因此，工程師可以使用 TPS7A02 將解決方案尺寸縮小 70%，并在空間受限的應用中添加更多功能，或使用更小的電路板降低系統成本。

TPS7A02 可幫助工程師解決許多對功耗敏感、高精密度以及低功耗應用中的關鍵設計挑戰，例如電網基礎設施、樓宇自動化、醫療設備及可穿戴市場等應用。

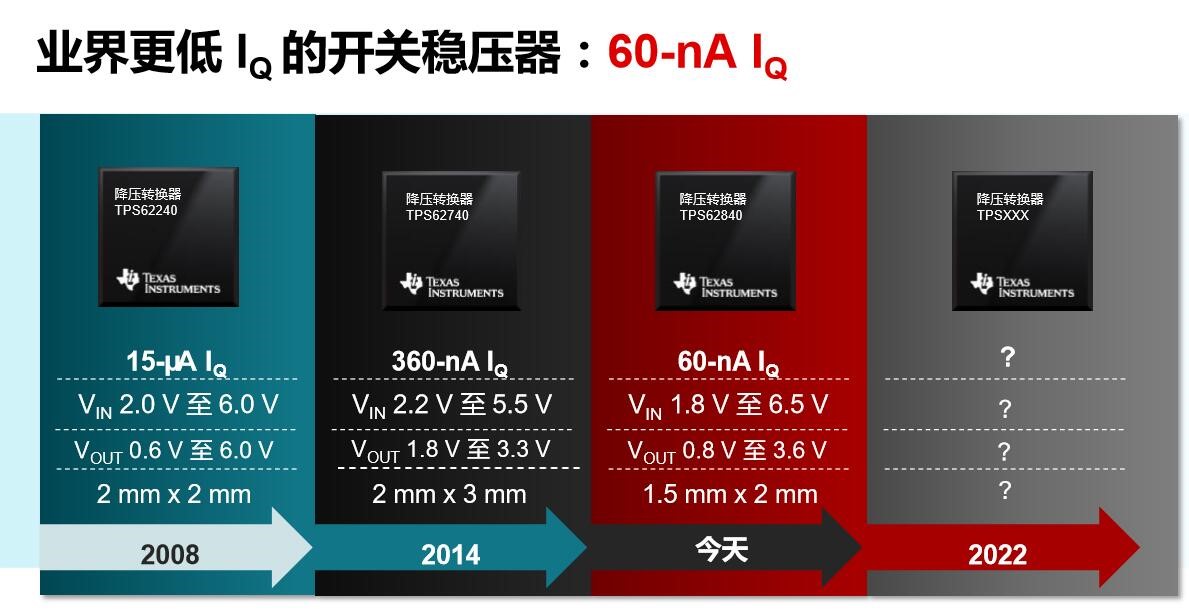

TI推出TPS62840開關穩壓器，可滿足始終開啟 (always-on)的應用的需求。

TPS62840的主要特性和優點

更長的電池使用壽命和極高的輕載效率：較低的IQ消耗可為負載極輕（低于100µA）以及主要在待機/出廠模式（不切換）下工作的系統提供更長的電池壽命。TPS62840的低IQ可以在1-µA的負載下實現80%的效率，比業界同類器件高出30%。

可選模式能夠提高性能并降低總體成本：TPS62840的可選模式和停止功能能夠改善噪聲性能并減少信號失真。這些優勢可幫助降低解決方案成本，因為設計人員無需使用更昂貴的精密信號鏈組件、傳感器或無線電解決方案執行相同的功能即可達到系統要求。

模式引腳允許采用連續導通模式（亦稱為強制脈寬調制模式）來改善紋波或噪聲性能，減少敏感射頻應用中對傳輸?shù)挠绊憽?/span>
停止引腳可關閉所有開關以減少EMI或紋波，并最大限度地減少傳遞到精密信號鏈、測量、傳感器或無線連接組件的失真。

更小的解決方案尺寸：工程師可以利用新型開關穩壓器將其電池數量減少一半，或者在其設計中使用更小的電池。例如，設計人員使用四節AAA電池來代替四節AA電池，可節省16,980 mm3的空間。

靈活的VIN擴寬了應用范圍：TPS62840的輸入電壓范圍較廣，為1.8 VIN-6.5 VIN，可接受多種化學電池和配置，例如串聯的兩節鋰-二氧化錳(2s-LiMnO2)電池、單節鋰亞硫酰氯(1xLiSOCL2)電池、四節和兩節堿性電池和鋰聚合物電池(Li-Po)。

工程師可以利用新型開關穩壓器減少一半的電池使用數量，在設計中使用更小的電池，TPS62840擁有較廣的輸入電源范圍，適用于多種電池化學應用與配置。可選模式和停止功能能夠改善噪聲性能并在數據傳輸過程中減少信號失真。也可幫助設計人員延長系統的電池使用壽命。超輕負載下的效率TPS62840較同類型器件高出30%，適用于各類由電池供電的工業和個人電子產品應用。

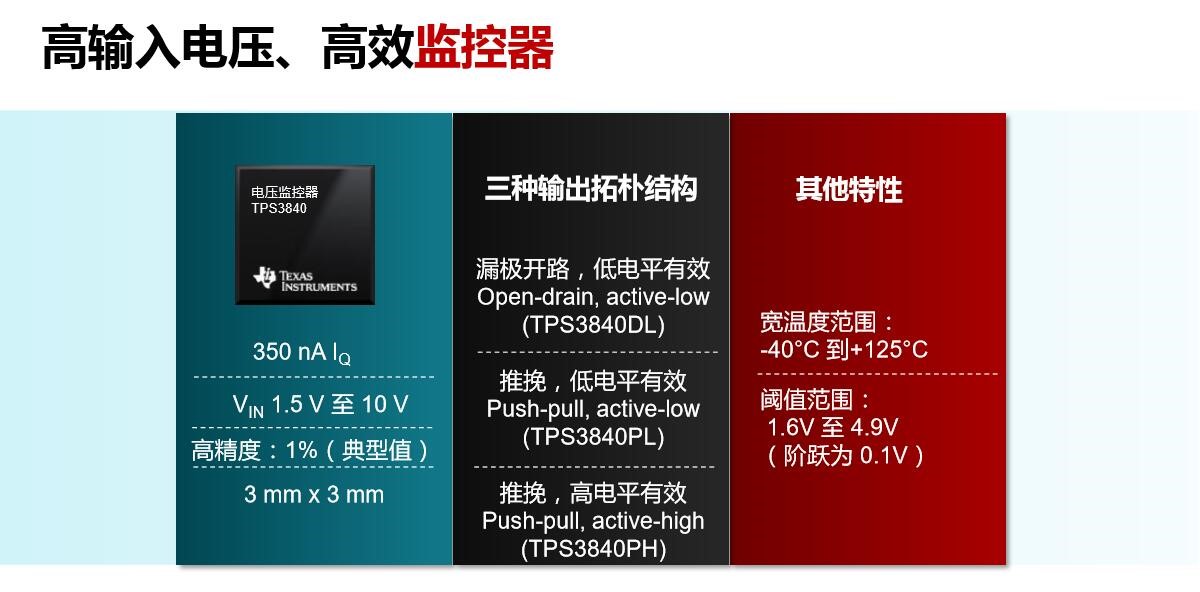

TPS3840是適用于納米級供電設計的一系列高輸入電壓、高效監控器

TPS3840在可完全配置，高可靠性，低功率及寬輸入范圍等方面發揮出色，幫助工程師在自供電系統中最大限度地降低功耗，提供高精確度電壓監控，也課用作比較器或菊花鏈?zhǔn)酵ㄓ霉╇姳O(jiān)控器。

在納米級功耗與高精確度的最佳組合中，TPS3840可延長系統的電池使用壽命，應用領域則多用在電網基礎設施，樓宇自動化，電子銷售終端及便攜式電子設備中。

全新推出BQ25619 – 業界更低截止電流的開關充電器，可延長電池使用壽命

三合一整合型升壓轉換器

針對尺寸受限的應用整合充電、升壓轉換器和電壓保護等功能，以95%的效率提供超快速充電

具有業界更低的截止電流

在充電和截止精確度之間支持更長的電池壽命，電池容量提高7%。

業界更加的低靜態電流

在運輸模式(ship mode)下將電池漏電從20μA減少到6μA，讓使用電池開關充電器的即用型器件的儲存壽命延長一倍。

低截止電流有助于醫療和個人電子產品應用，如助聽器、耳塞和無線充電盒。隨著電池容量的增加，以及可設定充電計時器的輔助，使耳塞和充電盒的電池運行時間延長，大幅延長電池壽命，并減少使用時的充電次數。

此次德州儀器（TI）所帶來的創新的低IQ電源攻克了工程師師所遇到的諸多設計難題，不僅為便攜式移動設備提供更高效的充電，以及電池監控和保護，同時成功的減少了設計物料清單，節省了在不需要更換電池從而降低維修成本方面的思考時間。
