Linear推出電流模式、固定頻率 SEPIC／升壓型 DC／DC 轉換器 LT8495
2015-05-20 12:42:01 未知 |
Linear推出電流模式、固定頻率 SEPIC / 升壓型 DC/DC 轉換器 LT8495，該器件具內部 2A、70V 開關。僅為 9μA 的超低靜態電流使該器件非常適合始終保持接通的汽車系統，其集成的上電復位 (POR) 和看門狗定時器提供了汽車及工業應用所需之增強的系統可靠性。LT8495 在 2.5V 至 32V 的輸入電壓范圍內啟動，一旦開始運行，就在 1V 至 60V 輸入范圍內工作，這使該器件適合輸入電源從單節鋰離子電池到汽車輸入的多種應用。LT8495 可配置為升壓、SEPIC 或反激式轉換器。其開關頻率可通過單個電阻器編程在 250kHz 至 1.5MHz 范圍，從而最大限度減小了外部組件尺寸。耐熱性能增強型 TSSOP-20E 封裝與纖巧外部組件相結合，可確保構成占板面積非常緊湊的解決方案，同時降低了解決方案成本。
LT8495 以 SEPIC 配置工作時，內部高效率 2A 開關提供高達 83% 的效率。采用雙電源引腳 (VIN 和 BIAS) 的獨特設計使該器件能夠用效率最高的電源工作，從而在多種條件下優化了效率。對 SEPIC 拓撲而言，LT8495 能夠以高達 60V 的輸入電源電壓工作，而在具穿越保護的升壓型和反激式拓撲中，則能夠高達 32V。復位和看門狗超時周期可運用外部電容器獨立地調節。其他特點包括可耐受 FMEA 的封裝、可編程軟啟動和過熱停機保護。
LT8495 采用耐熱性能增強型 TSSOP-20 封裝，千片批購價為每片 2.95 美元。工業溫度 (–40°C 至 125°C) 版本也已供貨。兩種版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT8495。

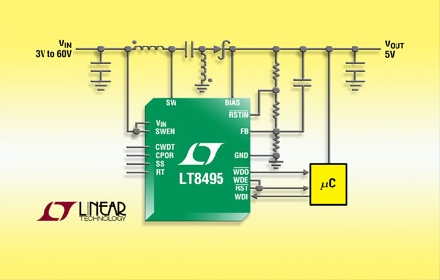

照片說明：2A、70V SEPIC / 升壓型 DC/DC 轉換器
性能概要：LT8495
·寬輸入電壓范圍：~1V 至 60V (啟動為 2.5V 至 32V)
·低紋波突發模式 (Burst Mode®) 工作
o 12VIN 至 5.0VOUT 時 IQ 為 9μA
o 輸出紋波 (典型值 <10mV)
·雙電源引腳：
o 提高效率
o 在啟動之后把最小電源電壓降低至 ~1V 以延長電池壽命
·集成 2A/70V 電源開關
·可編程看門狗定時器能夠在 VIN 電源被拿掉時運作
·可編程加電復位定時器 (POR) 具 RST 功能以用于低至 1.3V 的輸入電源
·在 TSSOP 封裝中可耐受 FMEA 故障
·固定頻率 PWM、SEPIC /升壓 / 反激式拓撲
·可編程開關頻率：250kHz 至 1.5MHz
·可在 SWEN 和 RSTIN 引腳上進行欠壓閉鎖 (UVLO) 編程
·可利用一個電容器進行軟起動編程
·20 引線 TSSOP 封裝
