Linear推出同步降壓-升壓型 DC/DC 控制器 LT3790
2014-11-30 22:15:47 本站原創 |
Linear推出同步降壓-升壓型 DC/DC 控制器 LT3790，采用單個器件就可提供高達 250W 功率。LT3790 的 4.7V 至 60V 輸入電壓范圍使其非常適合多種汽車和工業應用。其輸出電壓可設定在 0V 至 60V，從而非常適合用作電壓穩壓器或電池 / 超級電容器充電器。LT3790 的內部 4 開關降壓-升壓型控制器采用高于、低于或等于輸出電壓的輸入電壓工作，使其成為汽車等應用的理想選擇，因為在這類應用中，輸入電壓在停/啟、冷車發動和負載突降情況下可能會有劇烈變化。該器件在降壓、直通和升壓工作模式之間可無縫地轉換，即使電源電壓變化范圍很大，也可提供良好的穩壓輸出。LT3790 的獨特設計采用了三個控制環路監視輸入電流、輸出電流和輸出電壓，以提供最佳性能和可靠性。
LT3790 采用 4 個外部開關 MOSFET，能夠以高達 98.5% 的效率提供 250W 連續輸出功率。±6% 的輸出電流準確度確保了精準的電流調節，同時 ±2% 的輸出電壓準確度可提供精確的輸出電壓，因此非常適合充電應用。可容易地并聯多個 LT3790 以滿足更高的功率要求。此外，該器件的開關頻率可設定在 200kHz 至 700kHz 或同步至一個外部時鐘。其他特點包括輸出斷接、輸入和輸出電流監視器、C/10 充電終止和集成的故障保護。
LT3790EFE 采用 38 引線耐熱性能增強型 TSSOP 封裝，千片批購價為每片 4.75 美元。擴展溫度版本 I 級器件 LT3790IFE 已供貨，千片批購價為每片 5.25 美元。也有高溫版本 H 級器件 LT3790HFE，千片批購價為每片 5.50 美元。最后，擴展溫度版本 MP 級器件 LT3790MPFE 也已供應，千片批購價為每片 14.75 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT3790。

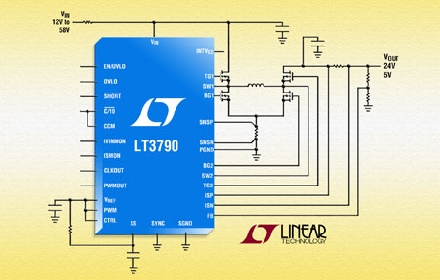

照片說明：60V 輸入 / 輸出、同步降壓-升壓型控制器
性能概要：LT3790
·4 開關單電感器架構允許 VIN 高于、低于或等于 VOUT
·同步開關操作；效率高達 98.5%
·寬 VIN 范圍：4.7V 至 60V
·±2% 的輸出電壓準確度：1.2V ≤ VOUT < 60V
·±6% 的輸出電流準確度：0V ≤ VOUT < 60V
·采用電流監視器輸出進行輸入和輸出電流調節
·在降壓或升壓模式時無需上管 FET 刷新
·停機期間 VOUT 與 VIN 斷接
·C/10 充電終止和輸出短路標記
·每個 IC 能提供高達 250W
·簡易并聯能力以提高輸出功率
·具裸露焊盤的 38 引線 TSSOP 封裝
