Linear 推出 400mA、40V 降壓型開關穩壓器 LT3667
2014-04-03 20:07:32 本站原創凌力爾特公司 (Linear Technology Corporation) 推出 400mA、40V 降壓型開關穩壓器 LT3667，該器件具備雙 LDO 輸出，采用 3mm x 5mm QFN 或 MSOP-16E 封裝。LT3667 為汽車和工業應用提供了高度緊湊的三輸出解決方案。LT3667 在 4.3V 至 40V 的 VIN 范圍內工作，瞬態保護至 60V，從而非常適用于汽車應用中遇到的拋負載和冷車發動情況。其 600mA 內部開關提供高達 400mA，該電流分配給主輸出和兩個 LDO 的負載。主開關通道提供低至 1.2V 的輸出，而每個 LDO 能提供低至 0.8V 的輸出。例如，常見的應用是開關在 5V 提供 200mA，一個 LDO 在 2.5V 提供 100mA，而另一個 LDO 在 1.8V 提供 100mA。
當三個通道都處于穩壓狀態時，LT3667 僅需 50μA 靜態電流，這使該器件非常適用于始終保持接通的汽車應用。LT3667 的開關頻率是用戶可編程的，范圍為 250kHz 至 2.2MHz，從而使設計師能夠優化效率，同時避開關鍵的噪聲敏感頻段。每個集成的 LDO 都具有高達 200mA 的準確可編程電流限制，從而提供了額外的可靠性。盡管這些 LDO 可由獨立的輸入供電，但是采用主開關輸出給它們供電可同時確保高效率和低噪聲。該器件的 3mm x 5mm QFN-24 封裝 (或耐熱性能增強型 MSOP-16E 封裝) 與高開關頻率 (允許使用小的外部電容器和電感器) 相結合，可構成占板面積緊湊、熱效率很高的解決方案。
LT3667 的主開關采用高效率 600mA 開關，在單個芯片中集成了必要的振蕩器、控制和邏輯電路、以及 LDO。由于采用了特殊設計方法，所以在很寬的輸入電壓范圍內實現了高效率，而其電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其他特點包括電源指示器、同步能力、電池反向保護、電流和過熱限制、以及可編程欠壓閉鎖。
LT3667EUDD 采用 3mm x 5mm 24 引線 QFN 封裝，LT3667EMSE 采用耐熱性能增強型16 引線 MSOP 封裝。這兩款器件的價格均為 2.55 美元。LT3667IUDD 和 LT3667IMSE 經過測試，保證工作在 -40°C 至 125°C 的工作結溫范圍，價格均為每片 2.81 美元。高溫版本 LT3667HUDD 也經過測試，保證工作在 -40°C 至 150°C 工作結溫范圍，價格為每片 3.06 美元。所有價格均為千片批購價，而所有 LT3667 版本均有現貨供應。

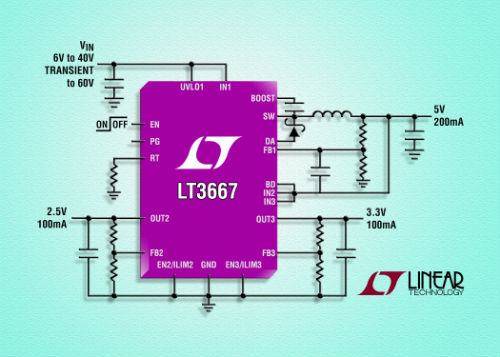

照片說明：40V、400mA (IOUT)、三輸出 DC/DC 轉換器
性能概要：LT3667
· 采用單個輸入產生三輸出電源僅需一個電感器
· 無負載時 IQ = 50μA (在 12VIN 至 5V、3.3V 和 2.5V)
· 降壓型穩壓器：
o 低紋波 (<15mVP-P) 突發模式 (Burst Mode®) 操作
o 利用內部電源開關提供 400mA 輸出
o 4.3V 至 40V 輸入工作范圍 (60V 最大值)
· 雙低壓差線性穩壓器
o 具可編程電流限值的 200mA 輸出
o 1.6V 至 45V 輸入范圍
o 故障保護至 ±45V
· 可調 250kHz 至 2.2MHz 開關頻率
· 可同步在 300kHz 至 2.2MHz 范圍
· 可編程欠壓閉鎖
· 電源良好指示器
· 采用耐熱性能增強型 16 引線 MSOP 和 24 引線 3mm x 5mm QFN 封裝
