Linear 推出 2.5A、42V 輸入同步降壓型開關穩壓器 LT8697
2013-09-25 16:47:58 本站原創凌力爾特公司 (Linear Technology Corporation) 推出 2.5A、42V 輸入同步降壓型開關穩壓器 LT8697，該器件可用來為 5V USB 應用供電。無論負載電流如何變化，LT8697 都可用可編程電纜壓降補償方法準確矯正長連接電纜引起的壓降，在遠端 USB 端口提供精準的 5V 調節。LT8697 的強制連續工作模式使該器件能吸收電流，在零負載情況下保持全頻率工作，從而在負載瞬態時進一步提高了 5V 調節的準確度。在 -40˚C 至 125˚C 溫度范圍內，最初的 5V 輸出準確度為 ±1.3%。準確及可編程的輸出電流限制、電源良好指示器以及輸出電流監視器引腳可提高系統的可靠性和安全性。這些功能使用戶能采用鎖斷或自動重試功能，因此不再需要 USB 開關 IC。內部同步整流提供 95% 的效率，同時以 2MHz 開關頻率切換，從而可保持開關噪聲位于 AM 收音機等關鍵頻段之外。該器件的 24 引線 3mm x 5mm QFN 封裝和高開關頻率相結合，允許使用很小的外部電感器和電容器，從而可組成占板面積非常緊湊、熱效率很高的解決方案。
LT8697 具有內部高效率上管和下管以及必要的升壓二極管、振蕩器、控制電路和電纜補償電路，所有這一切都集成在單個芯片中。其獨特的設計可保持僅為 450mV (在 2.1A) 的最小壓差電壓，從而使該器件非常適用于汽車冷車發動 / 啟-停等情況的應用。內部的電纜補償電路是可編程的，以適應不同的電纜長度和規格，同時雙輸入反饋允許在故障情況下提供額外的保護，從而可進一步保護 USB 器件。其他特點包括內部補償、電源良好標記、輸出電壓軟啟動 / 跟蹤和過熱保護。
LT8697EUDD 采用 3mm x 3mm x 5mm QFN 封裝，價格為 3.55 美元。工業溫度級版本 LT8697IUDD 經過測試，保證工作在 -40°C 至 125°C 的工作結溫范圍，價格為 3.91 美元。所有均為千片批量的每片價格，兩種版本都有現貨供應。

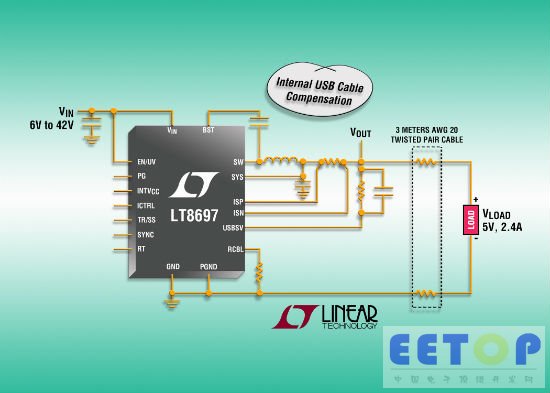

照片說明：具電纜壓降補償的 42V 輸入、USB 5V、2.5A 輸出、2.2MHz 同步降壓型穩壓器
性能概要：LT8697
· 寬輸入范圍：5V 至 42V
· 在所有情況下均為低壓差：450mV/2.1A
· 準確的 5V 輸出：在整個溫度范圍內準確度為 ±1.3%
· 可編程電纜壓降補償
· 可編程輸出電流限制
· 輸出電流監視器
· 雙輸入反饋允許對 USB 開關輸出進行調節
· 強制連續模式實現快速負載階躍響應
· 在 2MHz 高效率同步工作
o 從 12VIN 至 5VOUT、2.1A 時的效率為 93%
o 從 12VIN 至 5VOUT、0.9A 時的效率為 95%
· 快速的最短開關接通時間：45ns
· 可調輸出范圍為 5.0V 至 5.25V
· 可調和可同步頻率范圍：300kHz 至 2.2MHz
· 小型耐熱性能增強型 3mm x 5mm 24 引線 QFN 封裝
