Linear 推出具串行數字接口的 DC/DC 穩壓器 LTM4676
2013-09-25 16:49:10 本站原創凌力爾特公司 (Linear Technology Corporation) 推出具串行數字接口的雙輸出 13A 或單輸出 26A 微型模塊 (μModule®) 降壓型 DC/DC 穩壓器 LTM4676。該接口使系統設計師和遠程操作人員能控制和監察系統的電源情況及消耗。由于能夠以數字方式改變電源參數，所以就不必像以前那樣要更改物理硬件、電路和 / 或系統用料，因此加快了產品上市進程和減少宕機時間。在原型設計、部署和現場運行時，LTM4676 簡化了系統進行特性、優化和數據挖掘的過程。
目標應用包括光傳輸系統、數據通信和電信交換機及路由器、工業測試設備、機器人、RAID、和那些電力設施、冷卻和維護費用是十分關鍵的企業系統。
除了為負載點供電，LTM4676 還可通過 PMBus 對電源及電源管理參數進行配置和遙測監視，PMBus 是一種公開和基于 I2C 標準的數字串行接口協議。通過 LTM4676 的兩線串行接口，可以對輸出進行裕度控制和微調，還可以通過對延遲時間排序使輸出以可編程轉換率上升和下降。輸入和輸出電流及電壓、輸出功率、溫度、運行時間以及峰值都是可讀的。該器件由快速雙模擬控制環路、精準混合信號電路、EEPROM、功率 MOSFET、電感器和支持性組件組成，采用 16mm x 16mm x 5.01mm BGA (球柵陣列) 封裝。
為了評估 LTM4676 的性能，凌力爾特還提供 LTpowerPlay™ GUI (圖形用戶界面，免費下載) 、USB 至 PMBus 轉換器和演示套件。
LTM4676 在整個溫度范圍內的最大 DC 輸出誤差為 ±1%，電流回讀準確度為 ±2.5%、集成了 16 位增量累加 ADC 和 EEPROM，還兼有同類最佳的模擬開關穩壓器性能和精準的混合信號數據采集。LTM4676 工作在 4.5V 至 26.5V 輸入電源范圍，可將 VIN 降壓至兩個范圍為 0.5V ~ 5.4V 的輸出。兩個通道可以均流以提供高達 26A (即 13A + 13A 以作為一個輸出)。多達 4 個 LTM4676 器件能以多個相位進行均流，以提供高達 100A 輸出。在啟動時，輸出電壓、開關頻率和通道相位角分配可以由引腳搭接電阻器設定。
LTM4676 的內部工作溫度范圍為 -40oC 至 125oC。千片批購價為每片 33.55 美元。

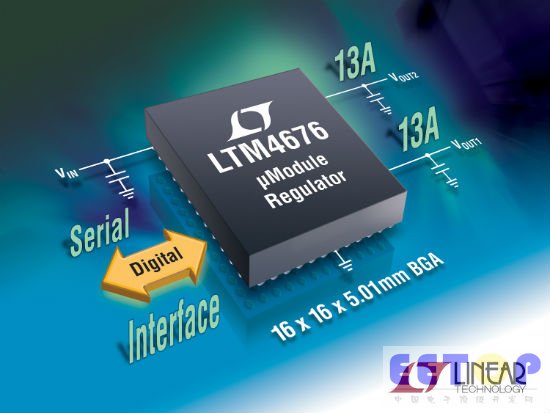

照片說明：具數字串行接口的雙輸出 13A μModule 穩壓器
性能概要：LTM4676
· 具快速模擬控制環路和數字接口的雙輸出 13A 或單輸出 26A μModule穩壓器，以用于遠程電源系統管理
· 電流回讀準確度為 ±2.5%，整個溫度范圍內的最大 DC 輸出電壓誤差為 ±1%

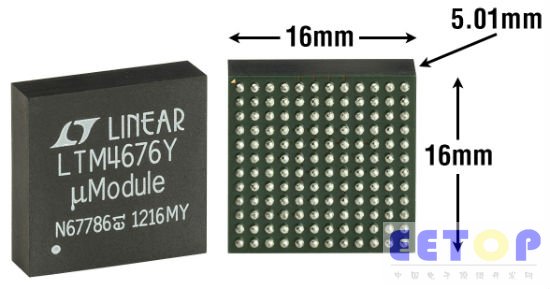

· 16mm x 16mm x 5.01mm BGA 封裝，包括電感器、功率 MOSFET、DC/DC 轉換器、數據采集系統和 EEPROM
可讀數據:
· 溫度、輸入和輸出電壓、輸入和輸出電流
· 峰值、故障和警報
· 故障日志記錄報告
可寫數據:
· 輸出電壓、電壓排序和裕度控制
· 數字軟啟動 / 停止斜坡
· 過壓、欠壓、過熱、警報和故障限制、開關頻率和相位設定
