最小的 14 位、4.5Msps SAR ADC 在 8mm2 TSOT-23 封裝中集成了精確基準
2013-03-12 12:19:10 本站原創加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2013 年 3 月 11 日 – 凌力爾特公司 (Linear Technology Corporation) 推出 14 位 4.5Msps 逐次逼近寄存器 (SAR) ADC LTC2314-14，該器件采用纖巧 8 引線 TSOT-23 封裝，與同類解決方案相比，尺寸減小多達 90%，適用于空間受限型應用。這個小型 SAR ADC 在 8mm2 占板面積中集成了一個精確的 2.048V / 4.096V 基準，具備 7ppm/ºC 的典型溫度系數和保證的 20ppm/ºC 最大溫度系數。LTC2314-14 在 3V 至 5V 電源電壓范圍內工作，與市場上的其他同類器件相比，其功耗最低 (3V 時為 18mW，5V 時為 31mW)。LTC2314-14 具備串行 SPI 接口、纖巧占板面積和非常低的功耗，非常適用于多種便攜式和空間受限型應用，包括醫療設備、通信系統和電池供電系統。
凌力爾特還提供 LTC2315-12，該器件是與 LTC2314-14 引腳及軟件兼容的 12 位版本，具備 5Msps 快速采樣率。LTC2314-14 和 LTC2315-12 是 14 位和 12 位 SAR ADC 系列中兩款領先的器件，該系列具備 500ksps 至 5Msps 采樣率，14 位分辨率版本的 SNR 為 77.5dB，12 位分辨率版本的 SNR 為73dB。準確的 DC 規格包括：14 位版本的最大 INL 和 DNL 分別為 ±3.75LSB 和 ±0.99LSB，12 位版本的最大 INL 和 DNL 分別為 ±1.25LSB 和 ±0.99LSB。完整的 LTC2314 SAR ADC 系列可靈活地用 3V 或 5V 電源工作，提供單端單極性輸入，采用小型 8 引線 TSOT-23 封裝，集成了精確的基準，具備低功耗，可提供打盹和休眠模式以優化系統功耗。
LTC2314-14 和 LTC2315-12 已開始供貨，提供商用、工業和汽車 (-40oC 至 125oC) 溫度級版本。LTC2314-14 的千片批購價為每片 9.52 美元，而 LTC2315-12 的千片批購價為每片 5.17 美元。LTC2314 SAR ADC 系列的 DC1563A 評估電路板可通過 www.linear.com.cn/demo 或聯系凌力爾特當地辦事處查詢詳情。如需更多信息，請登錄 www.linear.com.cn/product/LTC2314-14 和 www.linear.com.cn/product/LTC2315-12。

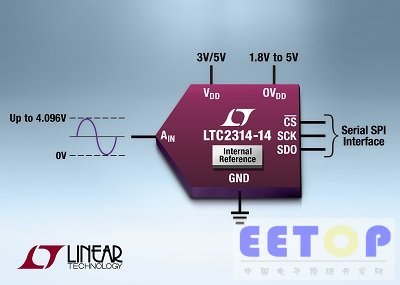

照片說明：采用纖巧 8 引線 ThinSOT™-23 封裝的 14 位、4.5Msps SAR ADC
性能概要：LTC2314-14 和 LTC2315-12
· 4.5Msps 采樣率
· 保證的 14 位無漏碼
· 內部基準：2.048V / 4.096V 范圍
· 低噪聲：77.5dB SNR
· 低功率：在 4.5Msps 和 5V 時為 6.2mA
· 可靈活地采用 3V 或 5V 電源工作
· INL 最大值為 ±3.75LSB (5V)，DNL 最大值為 ±0.99LSB
· 休眠模式時典型電源電流 <1μA
· 打盹模式快速喚醒時間 (在單個轉換周期之內)
· 單獨的 1.8V 至5V 數字 I/O電源
· 高速 SPI 兼容串行 I/O
· 保證工作在 –40°C 至 125°C 溫度范圍
· 8 引線 TSOT-23 封裝
