Linear推出 15.5dB 增益構件 LTC6431-15

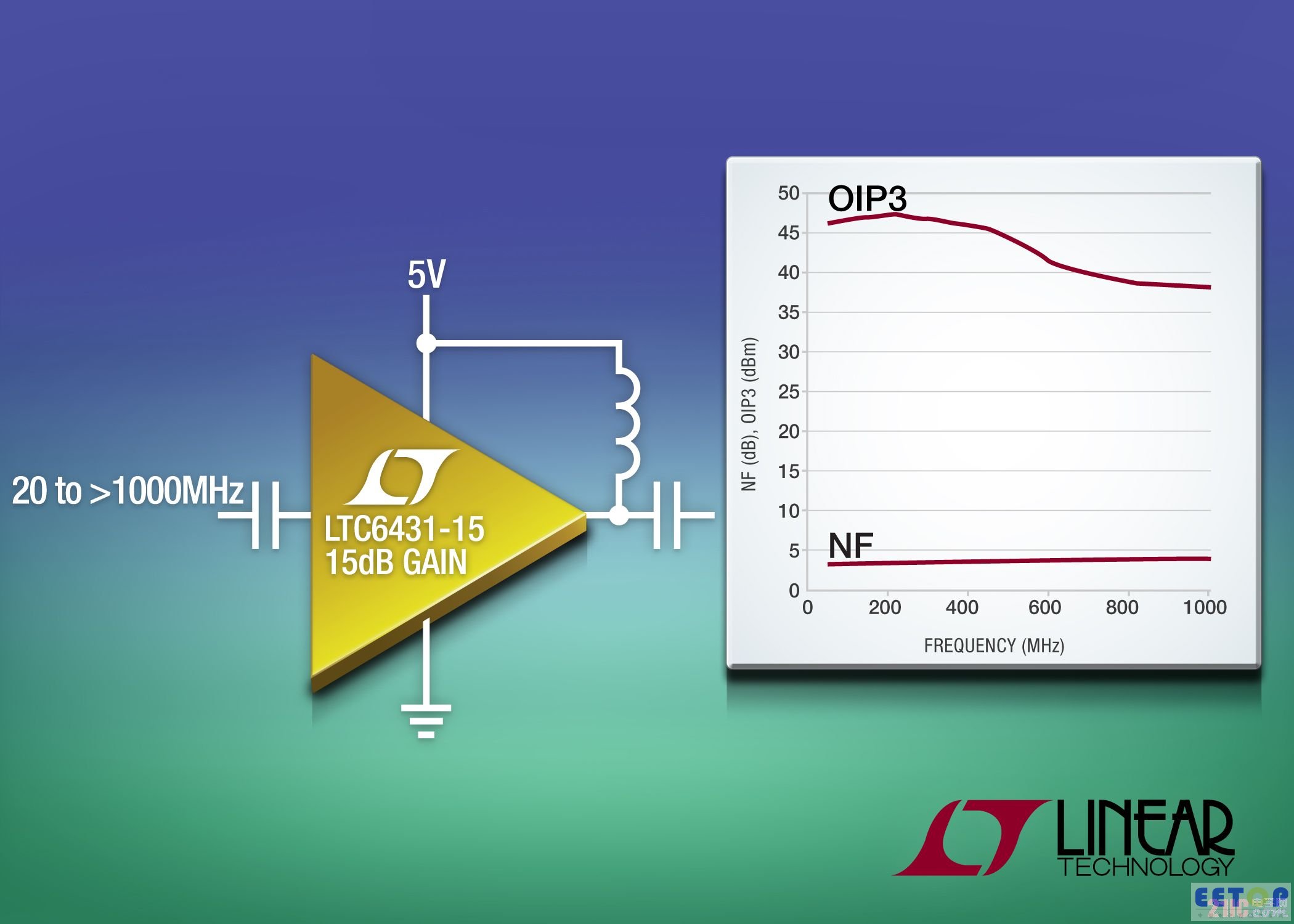

2012-09-20 08:50:07 本站原創LTC6431-15 易于使用。這款器件可實現無條件穩定，且輸入和輸出在內部匹配至 50Ω，因此所需的外部組件僅為 DC 隔離電容器和一個 RF 偏置扼流圈。該器件用單一 5V 電源工作，提供高于 2V 的線性輸出擺幅。P1dB 的典型值為 20.6dBm，線性度保持到 17dBm 輸出功率。
凌力爾特公司信號調理和高頻產品副總裁 Erik Soule 表示：“LTC6431-15 是凌力爾特的首款 RF 型增益部件，其獨特之處是采用 SiGe 工藝實現了 GaAs 級的性能。結果是獲得了出眾的 AC 性能、卓越的可重復性、以及整個溫度、電源電壓、頻率和輸出功率范圍內的穩定性。”
LTC6431-15 采用具裸露襯墊的 4mm x 4mm QFN-24 封裝，旨在實現最佳的熱性能和低電感。該器件規格在 -40°C 至 85°C 的外殼溫度范圍內運作。A 級版本的千片批購價為每片 4.89 美元，B 級版本的千片批購價為每片 1.89 美元。
在超出 1GHz 時具備卓越線性度的增益構件放大器
性能概要：LTC6431-15
· 20MHz 至 1700MHz 帶寬
· 15.5dB 功率增益
· 240MHz 時的 OIP3：
o A 級版本的典型值為 47dBm，最小值為 44dBm
o B 級版本的典型值為 45.5dBm
· 在 240MHz 時噪聲指數為 3.33dB
· >2V 的線性輸出擺幅
· 20.6dBm P1dB
· 50Ω 單端工作
· 單一 5V 電源，90mA
· 無條件穩定
·4mm x 4mm 24 引線 QFN 封裝
