芯海科技推出23.5位有效精度的ADC芯片CS1232
2011-04-01 20:34:04 本站原創芯海科技自成立以來一直致力于研發設計擁有自主知識產權的高精度ADC產品，先后推出了CS1242/1168/1180等高精度、低功耗、低成本系列ADC，并廣泛用于高精度電子稱、工業過程控制、醫療器械、儀器儀表等需要精密測量的場合。2007年芯海科技憑借CS1242一舉打破了中國中高端衡器芯片市場被外國壟斷，完全依靠進口的格局，全面提升了中國衡器制造業的競爭力，同年CS1242也因此獲得由信息產業部軟件與集成電路促進中心（CSIP）主辦的年度“中國芯”技術與發展大會最具潛質獎。CS1232作為CS1242的后續產品，進一步在高精度、低功耗等關鍵特性上實現了極大的提升，為高性能信號采集應用提供了具有極高高性價比的新選擇。
關鍵特性分析
高精度：CS1232內置一路Σ-Δ ADC，通過低噪聲儀用放大器結構實現PGA放大，PGA = 1時，有效分辨率23.5位（CS1242為21位）；在PGA=128時，有效分辨率可達21位（CS1242為18位）。此外，芯片內置了溫度傳感器，可進行溫度補償以確保實現穩定的高精度性能。

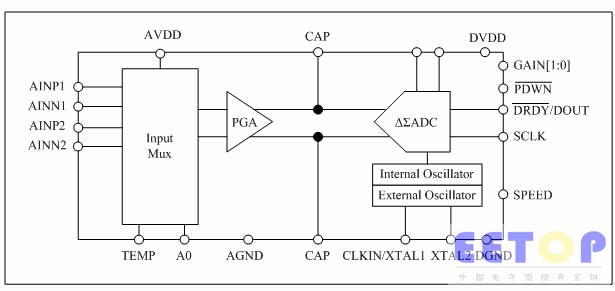

圖1：CS1232產品內部功能框圖。
保證信號的完整與干凈：CS1232片內有兩路差分通道，可用于多通道測量。片上內置低噪聲的儀用放大器，可提供最高128倍的放大倍數，幅度較小的微小信號也可直接測量。CS1232輸出速度可以選擇10Hz或80Hz，采用10Hz的數據速率時，可擬制50Hz 和60Hz的干擾信號，抗干擾性好，保證了信號的干凈。此外CS1232還具有增益溫漂約3.5ppm/℃,并內置溫度傳感器，可以監測環境溫度，有力減小了環境溫度的變換對測量造成的影響。
應用方便：由于CS1232內置了一個4.9152M晶振，無需外部提供時鐘信號，如果多個芯片同時運行時可使用外部時鐘；再者 CS1232所有控制均由一些專門引腳來實現，消除了對所有寄存器進行編程的需要，這種架構極大地簡化了軟件開發，縮短了研發周期；集成了低噪聲、低溫漂放大器，不需要外置放大電路； CS1232可以在3.3V-5.5V的電壓范圍內正常工作，工作電壓范圍寬。
低功耗：CS1232可以通過控制PDWN引腳為低電平，使芯片進入掉電工作模式，功耗電流僅0.4uA。
典型應用
