Linear推出高壓隔離型單片反激式穩壓器 LT3512
2011-02-25 16:34:31 本站原創凌力爾特公司 (Linear Technology Corporation) 推出高壓隔離型單片反激式穩壓器 LT3512，該器件極大地簡化了隔離型 DC/DC 轉換器的設計。因為輸出電壓是從主端反激信號中檢測，所以無需光耦合器、第三個繞組或信號變壓器實現反饋。LT3512 在 4.5V 至 100V 輸入電壓范圍內工作，具有 420mA、150V 電源開關，提供高達 4.5W 的輸出功率，從而非常適用于種類繁多的電信、數據通信、汽車、工業和醫療應用。
LT3512 運用邊界模式操作，此模式是一種電流模式控制開關方案，可在整個電壓、負載和溫度范圍內實現優于 ±5% 的穩壓。邊界模式也被稱為臨界導通模式，與同等的連續導通模式設計相比，它允許使用較小的變壓器。輸出電壓能夠很容易地利用兩個外部電阻器和變壓器匝數比來設定。產品手冊中列出了多款適合多種應用的變壓器。高集成度為傳統上難以解決的隔離式供電問題提供了一款簡潔和嚴密調節的應用解決方案。
LT3512 采用小型 MSOP-16 封裝，其中有 4 個引腳去掉了，以提供額外的高壓引腳間隔。除了在 -40°C 至 125°C 節溫范圍內工作的擴展和工業溫度級版本，還提供了在 -40°C 至 150°C 溫度范圍內工作的高溫汽車級版本。千片批購價為每片 3.15 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT3512。

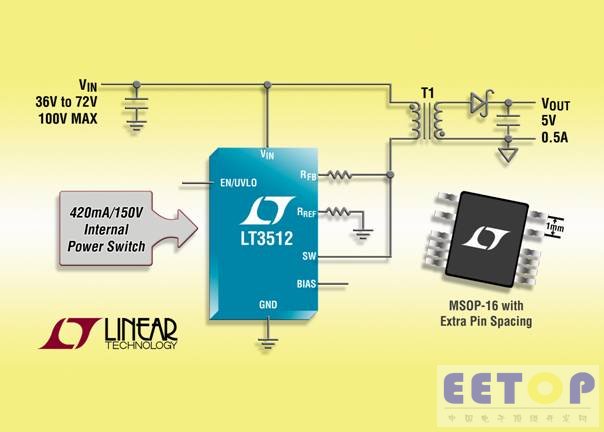

照片說明：高壓隔離型單片反激式穩壓器
性能概要：LT3512
·VIN 范圍為 4.5V 至 100V
·內置 420mA、150V 的集成式電源開關
·無需光耦合器、變壓器或第三個繞組實現反饋
·電流模式控制
·邊界模式工作
·用兩個外部電阻器設定 VOUT
·可采用現成有售的變壓器
·可編程欠壓閉鎖
·輸出電壓溫度補償
