Intersil推出最新的電源模塊ISL8204M和ISL8206M
2010-02-09 15:58:23 本站原創Intersil推出其小尺寸電源模塊系列中的兩個最新成員--ISL8204M和ISL8206M。
ISL8204M和ISL8206M是功能完整的開關電源，采用單芯片小尺寸的表面安裝封裝。模塊內部包含一個PWM控制器、功率MOSFET、功率電感器和相關的分立器件。這些新產品與Intersil近期發布的ISL8201M在引腳占位上是兼容的，使得設計者能夠在設計后期靈活地解決負載點(POL)電源的需求，在不重新布局PCB的情況下針對系統的電源需求進行優化。這個新系列模塊是計算、通信和網絡基礎設施，以及工業產品的理想之選。
簡化電源設計

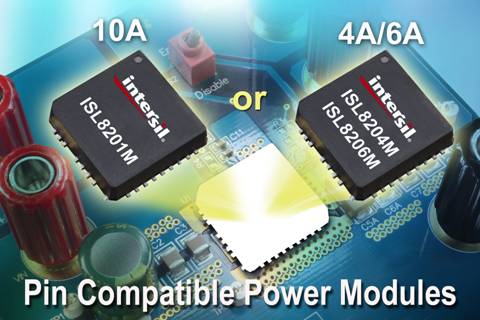

今天，設計者必須根據所需的輸出電流設計不同的電源方案。ISL8204M、ISL8206M和ISL8201M的引腳互相兼容，額定電流分別為4A、6A和10A，令設計者能夠在不改變產品其他部分的情況下，滿足不同輸出電流的要求。用ISL8204/06/01M構建一個高性能POL穩壓器既快速又簡單。您所需要用到的器件僅僅是輸入和輸出電容器，以及一個用來對輸出電壓進行編程的電阻。
隨著系統對電源性能的需求不斷提高，設計風險也隨之增加。ISL8204/06/01M能夠在毫無風險的情況下提供高性能，并且由于所用的元器件更少，在現場使用時的可靠性也隨之得到極大改善。
電源系統設計常常在產品開發的后期才開始進行。ISL8204/06/01減小了在最后階段出現設計問題的可能性，只要把它安裝到電路板上，它就能正常工作。現在，您能夠輕松地在首次設計時就設計好電源，并使您的產品如期上市。
關鍵技術指標
ISL8204/06/01M緊湊的15mm x 15mm封裝只占用很少的PCB板面積。通過熱增強的QFN封裝，熱量可以由封裝的底部散發出去，這樣通常就可以不使用大尺寸的散熱片或冷卻風扇。
ISL8204/06M的轉換效率可達95%，輸入電壓為1V～20V，可以用一個電阻將VOUT設定在0.6V～6V之間，設定精度為±1%。這三款模塊還具有過流保護、內部軟啟動和預偏置的輸出啟動，以及快速的瞬態響應。
與其他競爭電源模塊不同的是，ISL8204/06/01M采用表面安裝QFN封裝，引線分布在封裝四周。這種封裝使焊接更加可靠，便于進行焊錫質量檢查和用示波器探頭接觸引線。
定價及供貨情況
現已供貨的ISL8204采用15引線的QFN封裝，定購批量為1,000片的定價為8.12美元。ISL8206M也已供貨，采用15引線的QFN封裝，定購批量為1,000片的定價為11.34美元。
公司網址http://www.intersil.com/products/deviceinfo.asp?pn=ISL8204M
