特瑞仕推出了 輸出電流300mA的高速LDO電壓調整器XC6223
2010-02-09 15:58:04 本站原創特瑞仕半導體株式會社，推出了超小型1mm四方形、輸出電流300mA的高速LDO電壓調整器。 XC6223系列是附帶防止突入電流功能、輸出電流300mA的高速LDO電壓調整器。
實現了高輸出電壓精度±1% (2.0V～4.0V)、±20mV (1.2V～1.95V)、@f=1kHz時80dB的高紋波除去率。內部固定輸出電壓能對應1.2V～4.0V的輸出電壓范圍（0.05V間隔）。提高了負載瞬態響應的性能；大幅度降低了由于急劇的負載變動而引起的電壓降低；由驅動IC提供穩定的電流。保護電路中搭載了限定電流、短路保護、過熱保護、防止突入電流等功能。
可以從SSOT-24、SOT-25、SOT-89-5、USPQ-4B03中按用途選擇合適的封裝。超小型封裝USPQ-4B03（1.0mm x 1.0mm x h0.4mm）與既往產品相比，縮小了實裝面積最適用于要求精巧設計的便攜式產品以及模塊等。此外有利于提高工作于電壓劇烈變動環境中的元件的可靠性。
XC6223系列的特長
附帶限定電流（400mA）、短路保護、過熱保護、防止突入電流功能。
高輸出電壓精度±1% (2.0V～4.0V)、±20mV (1.2V～1.95V)。
@f=1kHz時80dB的高紋波除去率、低消耗電流100μA。

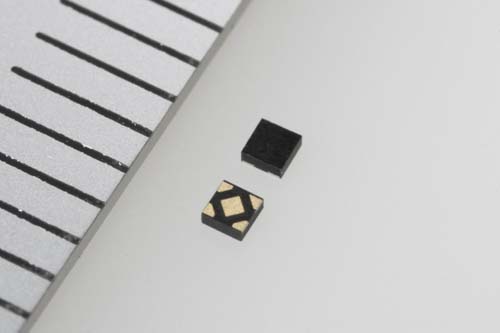

采用超小型封裝USPQ-4B03（1.0mm x 1.0mm x h0.4mm）有利于節省設計空間。
