奧地利微電子推出可配置啟動順序的高集成度電源管理單元
2010-01-05 20:42:23 本站原創AS3607降低整體成本、節省電路板空間并通過軟件可編程啟動順序加快系統設計
中國——全球領先的通信、工業、醫療和汽車領域模擬集成電路設計者及制造商奧地利微電子公司（SWX 股票代碼：AMS）推出高集成度電源管理IC（PMIC）AS3607，擴展了旗下電源及音頻管理單元產品線。AS3607具有啟動順序可編程功能，這是市場同類產品所不具備的。該款PMIC適用于便攜式導航設備、便攜式媒體播放器、電子詞典、GPS設備、PDA和各種基于ARM處理器且由電池供電的手持設備。
處理器和存儲器電源必須遵循準確的啟動順序，否則可能會造成嚴重損壞。因此，電壓按照正確的順序開啟與關閉至關重要。與包含一系列DC-DC、LDO和充電器的分立式解決方案相比，AS3607能夠更輕松地解決這個問題。AS3607借助自身的軟件可編程啟動順序功能，率先為市場上中等規模PMIC增加了更大的靈活性。而其它同類PMIC則是選用外部電阻來提供固定的啟動順序。
AS3607的輸出電壓和所有穩壓器的時序控制都是通過軟件進行編程的。AS3607的OTP存儲器可以很容易地利用軟件和演示板進行編程設置，從而實現快速的樣機研制，進而加快上市時間。降壓轉換器的斜坡電壓斜率也可進行設置。用戶可選擇1 ms或4 ms時間步長對啟動順序進行編程，從而輕松確保了滿足全部基于ARM的處理器需求。為了對系統的其它部分進行控制，通用I/O引腳可編程為特定的時序。
奧地利微電子消費及通信部門市場經理Manfred Kogler表示：“最后一分鐘的變動、輕微的修改甚至添加新的功能對于AS3607來說都不是問題，因為其穩壓器的啟動順序、時序和配置可輕松修改，而無需重新設計電源管理部分或重新評估新的PMIC，這極大地節約了時間和成本。即使設計師要改用另外的處理器時仍可使用原有的PMIC。所有的軟件和布板都可以完全重復利用，且AS3607可以根據處理器要求輕松編程。所以，奧地利微電子的AS3607可滿足多代產品線的需求。”
對于便攜系統來說，最大限度地延長電池壽命和減小PC板空間極為重要。PMIC協同應用處理器負責管理和優化系統的電源軌，從而使電池壽命最大化。與分立式解決方案相比，AS3607 PMIC具有顯著的空間優勢，因其6x6 mm QFN封裝內集成了所有的穩壓器、充電器、背光驅動器和監測功能。

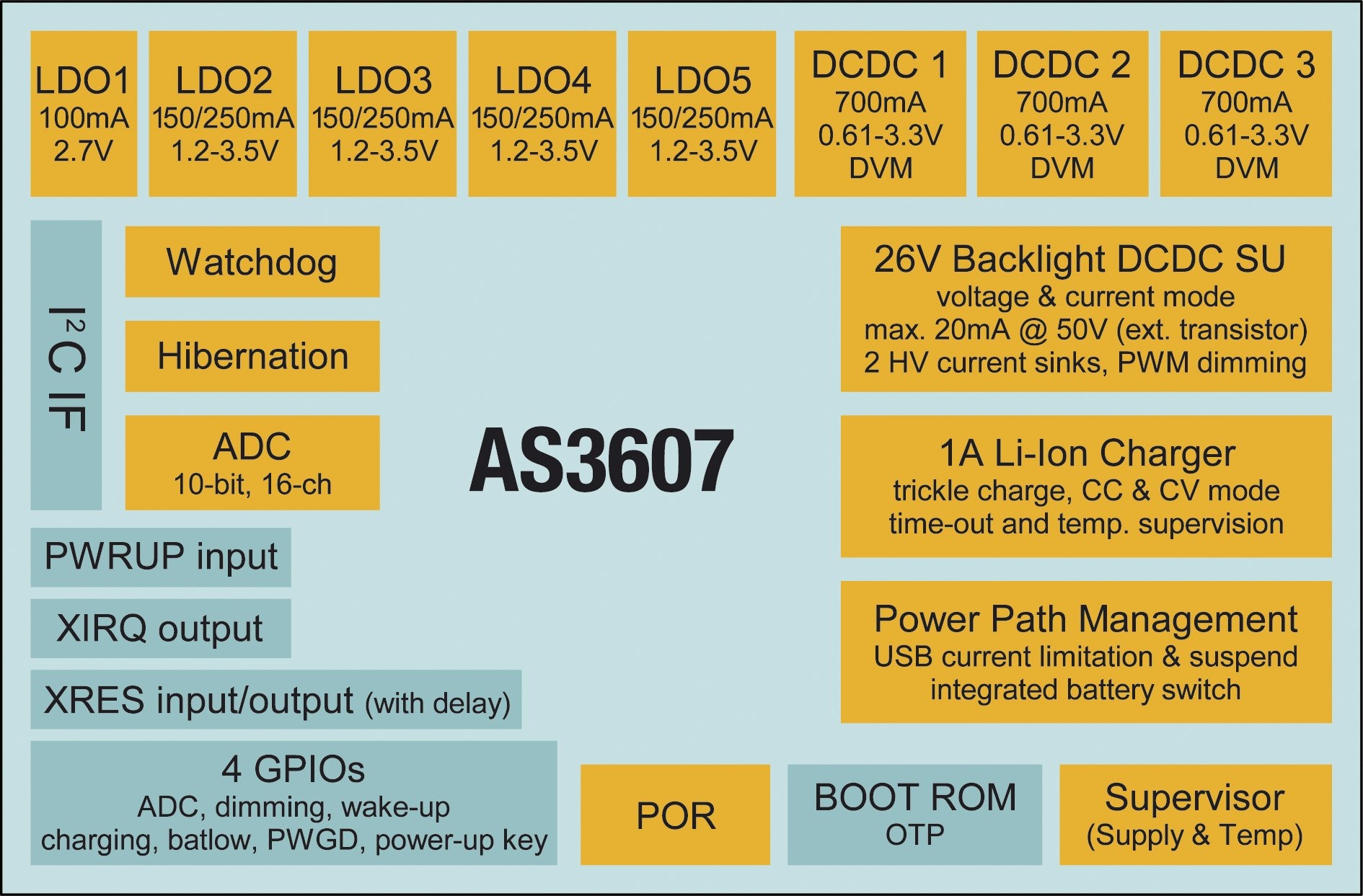

AS3607完全可編程電源管理單元包括：3個DC-DC降壓轉換器和5個適合RF應用的低噪聲LDO穩壓器、1個LED背光驅動器、2個可編程電流源和1個強大的鋰電池充電器。3個降壓轉換器每個都能提供700mA的電流，效率高達95%，極大地延長了電池壽命。2 MHz固定開關頻率允許采用微型薄電感，最大限度減小了PCB占位尺寸。
AS3607包含一個恒流和恒壓型鋰電池充電器，最大充電電流為1A，能為大容量電池快速充電。集成的電池開關可以在充電或使用外部電源時將電池分開。這使得便攜式設備在電池深度放電或沒有電池的情況下仍可工作。為了符合USB標準，其最大電流也可以編程設定。
AS3607集成的DC - DC升壓轉換器能夠產生高達30V的電壓，可為OLED顯示器或LCD顯示器的LED背光提供電源。AS3607可為兩串8個LED供電，電流是通過150 µA步長的寄存器來編程的，從而實現平滑調光。此外，外部PWM信號可以用來動態控制兩個LED串的亮度。GPIO引腳可用于獲取充電器狀態、電池電壓不足、電源正常以及電源啟動按鍵等信息。
S3607采用QFN36 6x6 mm封裝，引腳間距為0.5 mm，工作溫度為-40°至+85°C。每千片訂貨的單價為2.99美元。更多有關此款可配置啟動的全新電源管理單元的詳細產品信息，請訪問：
www.austriamicrosystems.com/Power_Management_Unit/AS3607
奧地利微電子將于2010年1月7日至10日在Las Vegas舉行的CES 2010展覽外的展區展出旗下的高集成度電源和音頻管理IC。
