從更高分辨率到零運動偽影——圖像傳感器的新發展

2023-03-10 12:27:40 EETOP

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

利用CMOS和先進的像素合并技術，業界正在提供針對ADAS、智能手機攝像頭、監控系統等用例的圖像傳感器。

隨著CMOS和像素合并技術的進步，相關公司現在正在制造新型圖像傳感器，以消除運動偽影并擁有更高的分辨率，更好的動態范圍和更高的性能。

本文討論了業界最近推出的一些新型圖像傳感器產品。

像素合并技術成為焦點

因?yàn)樾∠袼爻叽鐭o法捕獲那么多的光，所以使用像素合并技術制作超像素可以解決這個問題。像素合并是獲取圖像傳感器中的相鄰像素并將它們組合在一起以形成超像素簇的過程。更重要的是，像素合并技術提高了像素的感光度，以產生更清晰、噪點更少的弱光圖像。

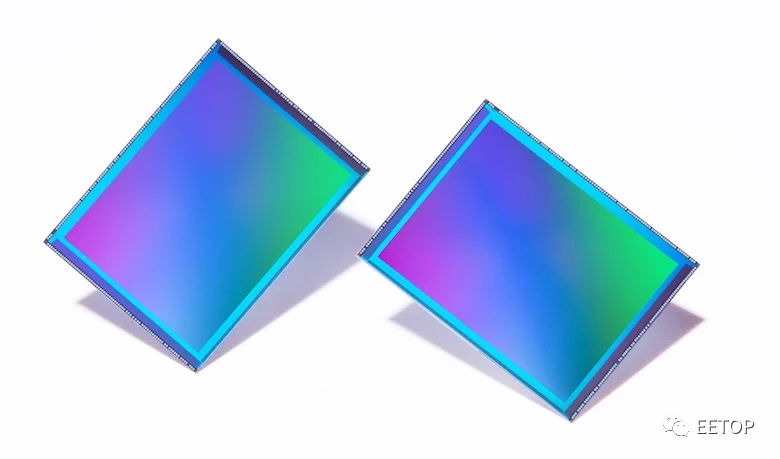

ISOCELL HP2 圖像傳感器的特寫視圖。圖片由三星提供

三星最近利用其像素合并技術 Tetra2pixel制造了 200MP（2億像素）圖像傳感器 ISOCELL HP2。圖像傳感器允許手機制造商開發具有更高分辨率相機的智能手機等設備。ISOCELL HP2 在 1/1.3 英寸光學格式中嵌入了 2 億個 0.6 微米 (μm) 像素，可用于 108 MP 主智能手機相機。

三星的 Tetra2pixel 技術使圖像傳感器能夠在不同光照條件下（包括低光照環境）以最佳方式工作。例如，在光線較暗的環境中， ISOCELL HP2會自動將相鄰像素合并為一個，使其可以作為單個 1.2 μm 大小相當于5000萬像素或者 2.4 μm 大小，具有1250萬的像素進行操作。

圖像傳感器中單個像素可以吸收的電子數量隨著像素尺寸的減小而減少。這會影響捕獲圖像的色彩再現質量。為了將圖像傳感器的性能提升 33%，三星采用雙垂直傳輸門 (D-VTG) 技術，使像素存儲更多電子，并消除在明亮環境下運行時畫面褪色的產生。

三星還在圖像傳感器中加入了超級 QPD 功能。這使傳感器能夠?qū)⑵渌?2 億像素用于低光照環境中的聚焦劑。ISOCELL HP2 擁有高幀率和減少的快門延遲。這允許更快的拍照體驗。最新的三星 S23 Ultra 智能手機 采用了這款圖像傳感器。

消除 ToF 相機中的運動偽影

由于物體和飛行時間 (ToF) 圖像傳感器之間的相對運動，可能會出現運動偽影。為了消除 ToF 相機中的運動偽影，Teledyne推出了 Hydra 3D+，這是一種圖像傳感器，集成了具有出色解調對比度的 10 μm 三抽頭像素。

RFcKRDEzkgiam7aQhnP1AaflZTgWFHic7EjOPic9eo3AI3bBLicR6t4sg/640?wx_fmt=png" data-type="png" data-w="394" data-index="2" src="http://www.xebio.com.cn/uploadfile/2023/0310/20230310122819777.jpg" _width="394px" crossorigin="anonymous" alt="圖片" data-fail="0" style=";padding: 0px;outline: 0px;max-width: 100%;box-sizing: border-box !important;overflow-wrap: break-word !important;vertical-align: bottom;height: auto !important;width: 394px !important;visibility: visible !important"/>

Hydra 3D ToF 圖像傳感器的特寫視圖。圖片由Teledyne提供

Hydra 3D+ 是一款 832 x 600 像素分辨率的 CMOS 圖像傳感器，適用于 3D 檢測和測量。該設備在近紅外 (NIR) 波長范圍內具有高靈敏度。

據該公司稱，Hydra3D+ 可以在短距離、中距離和遠距離實時捕捉快速移動的物體，而不會產生運動偽影。因此，該設備可應用于自動導引車、監控、機器人導航和工廠自動化。

圖像傳感器的主要特性包括片上多系統管理、強大的片上高動態范圍 (HDR) 和可編程曝光時間。該公司表示，借助全新的 ToF 傳感器，消費者可以享受具有最高水平 3D 性能的 3D 測量，在 2D 和 3D 模式下，以及在所有距離范圍和條件下，即使在多個系統運行或在室外環境中，圖像質量也不受影響。

高動態范圍 CMOS 相機

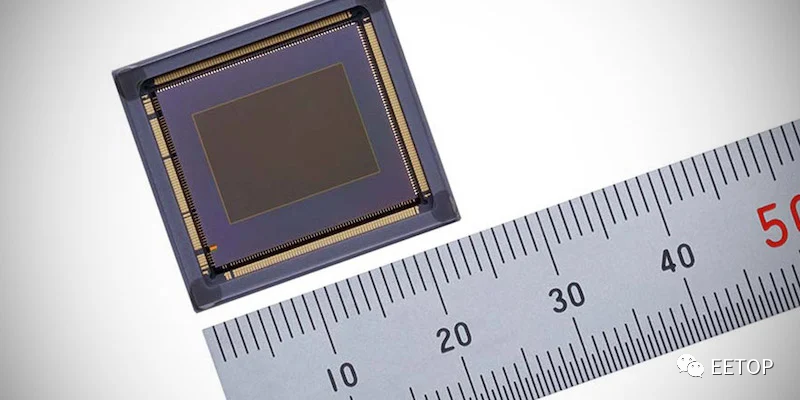

同時，佳能在 1 月份發布了面向監控應用的 1.0 英寸背照式堆疊 CMOS 圖像傳感器。與 Teledyne 的 Hydra3+ 圖像傳感器一樣，佳能的新圖像傳感器也可以捕捉?jīng)]有運動偽影的圖像。

傳統的圖像傳感器執行高動態范圍圖像合成，以生成從不同曝光條件下的多個獨立圖像捕獲的單個圖像。由于在生成的圖像中出現運動偽影，此操作通常存在缺陷。

為了解決這個問題，佳能的新型 CMOS 傳感器配備了最先進的多 CPU 和其他處理電路，可將單張圖像劃分為 736 個不同的區域，每個區域都根據曝光時間設置最佳曝光時間。環境的亮度級別。這不僅消除了運動偽影，還消除了圖像合成操作的需要。
