【示波器旅行指南 | 工程師如何開啟一場說走就走的旅行？】之一：快速“登機”不延誤

2021-04-19 13:23:16 泰克科技

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

前言：我是小泰。小泰一年可以測試上千臺電子設備，但依舊有時間來一場說走就走的旅行。他是怎么做到的呢？

電子時代讓小泰的出行變得更快捷，精準計時可以減少等待，通過以太網的強大助力，智能識別身份信息，快速通過安檢；
借助USB2.0快速通道及時到達候機口，買杯咖啡，剛好等登機；
DDR3航班能夠?qū)⒙烦虝r間縮短三分之一，更快到達目的地；
航行中實時探測到微小氣流顛簸，借助電子設備及時調整飛行姿勢，小泰完全不受影響；
帶上新買的降噪耳機欣賞音樂，享受安全舒適的旅行；
下了飛機，手機來電告訴我們智能汽車已經就位，Spectrum View軟件將無形的波形還原成原始信號，使通話清晰順暢，順利提車；
智能無人駕駛汽車使得去往景點的路程變輕松，一鍵啟動，炫酷的大屏顯示實時路況，輕松無憂，一路好心情；
作為一個科技潮人，照片打卡少不了，利用MIPI總線功能設計的智能手機，還原的各種美景值得一條朋友圈；
確保旅途中必備的電子設備一直在線，穩定的電源支持必不可少。

剛剛說了9個旅行場景，小泰可以輕松給他們進行測試。小泰是誰？小泰是泰克MSO6B示波器，高達10G帶寬、50G采樣率、八個通道，幫助工程師及時完成任務，又可以隨心旅行。【示波器旅行指南 | 工程師如何開啟一場說走就走的旅行？】揭示了舒適旅行三要素，本文是第一篇《快速“登機”不延誤》。
以太網強大助力，智能識別身份信息、快速通過安檢

泰克示波器為處理以太網總線的嵌入式系統設計人員提供了強大的工具，提供了強大的自動觸發、解碼和搜索功能，為您解析信號中包含的地址信息、控制信息、數據信息和時鐘信息。
以太網技術已經成為當前最廣泛應用的數據接口技術之一，各類電子設備大多提供以太網接口接入網絡，完成數據通信和控制。為保證設備之間的互操作，以太網接口必須通過一致性測試。但一致性測試項目繁多，流程復雜，高速以太網接口如10GBASE-T，需要向下兼容之前的低速標準，如10BASE-T，這為以太網的一致性測試帶來更多挑戰。工程師對于以太網測試，經常面臨以下測試難題：

不熟悉一致性測試的規范和流程；
測試項目繁多，需要設備和夾具復雜，涉及到時域和頻域測量，測試過程容易出現誤差，測試難以通過；
匯總測試數據，生成專業的一致性測試報告，與下游用戶或供應商溝通。

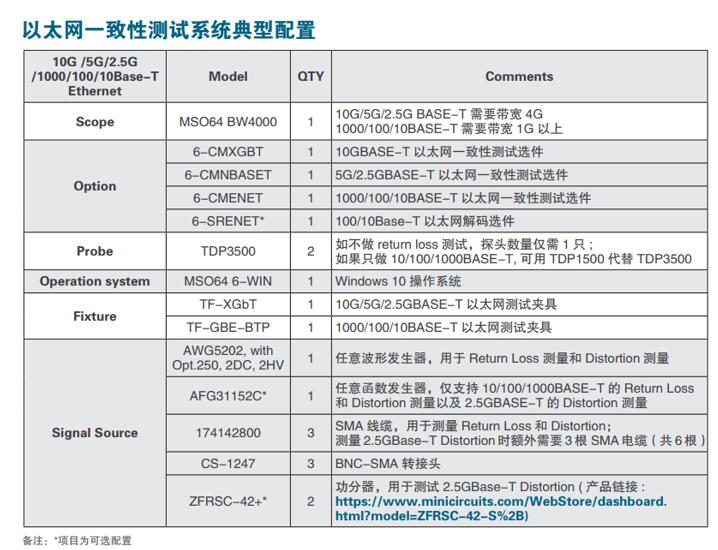

泰克公司為解決以太網一致性測試中的難題，為客戶推薦配置了基于MSO64示波器的10G/5G/2.5GBASE-T和1000/100/10BASE-T一致性測試及分析調試系統。

借助USB2.0快速通道及時達到候機口

下一代數字接口標準（串行、內存、顯示等）會推動一致性和診斷工具的限制，產生高速 Tx 和 Rx 設計挑戰，包括：
    •  因設備體積較小而造成的有限信號訪問
    •  具有新的節能方案的總線行為
    •  使用信號接口驗證新的信號編碼和均衡能力
    •  電子驗證測試太多，時間太少！

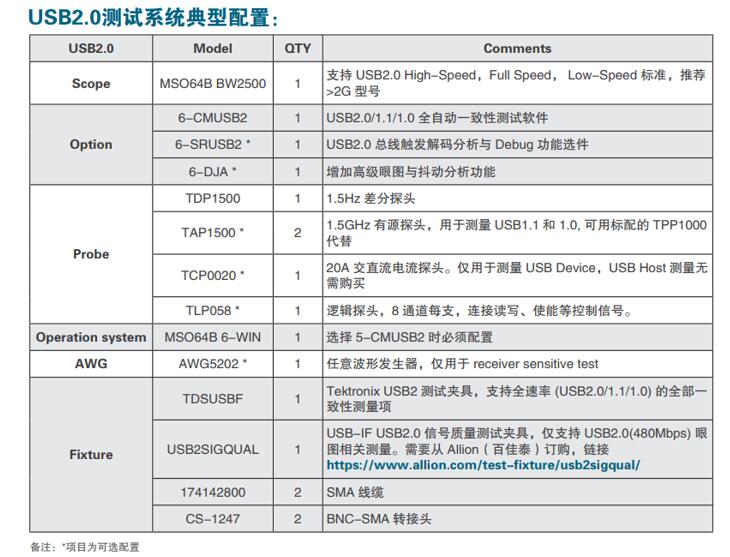

在USB2.0總線通信故障測試中，示波器是必備工具，它在前期提供定時和幅度信息，在配備解碼功能時，還會提供協議級診斷信息。通過選配串行觸發和分析功能，MSO6B示波器為開發USB 2.0 總線的嵌入式系統設計人員提供了強大的工具。另外在DDR3,MIPI等其他高速信號接口測試中，泰克示波器都能助您大幅提高工作效率，快速“登機”！
泰克提供的自動測量套件可加快 PHY 驗證周期，并保證一致性。當一致性測量未通過時，可使用協議解碼、可視化觸發等工具來加速調試。在來源中確定抖動和噪聲，如串?dāng)_或其他多通道噪聲耦合。
泰克方案幫助您解決USB，MIPI和DDR3高速接口標準測試時面臨的設計挑戰。超低噪聲、超高分辨率、完美支持MIPI/DDR/USB……
下載示波器旅行指南https://www.tek.com.cn/-/media/china-marketing-documents/oscilloscope-travelling-guide-final.pdf；
或申請私人定制“旅行”方案https://www.tek.com.cn/oscilloscope/6-series-mso-mixed-signal-oscilloscope,泰克專家根據您的測試需求為您配置專屬測試方案。
關于泰克科技
泰克公司總部位于美國俄勒岡州畢佛頓市，致力提供創新、精確、操作簡便的測試、測量和監測解決方案，解決各種問題，釋放洞察力，推動創新能力。70多年來，泰克一直走在數字時代前沿。歡迎加入我們的創新之旅，敬請登錄：tek.com.cn
