國產混合信號示波器實現從入門級到研發級的跨越
2014-05-17 19:12:45 本站原創隨著電子技術的發展，嵌入式系統已廣泛應用于各行各業，包括測試測量的儀器行業。嵌入式系統對測試測量提出了不同要求，其信號的一大特點是數模混合，因此，工程師在測試這些電路時，既需要測試數字信號，又需要測試模擬信號。這時，若使用傳統的示波器測試，就有可能不能兼顧數字和模擬信號，或是通道數達不到要求;若使用邏輯分析儀，則成本又比較高。因此，混合信號示波器(MSO)的概念就出現了，然而國內卻一直沒有這樣的產品，同時國外MSO產品的價格又相對較高。

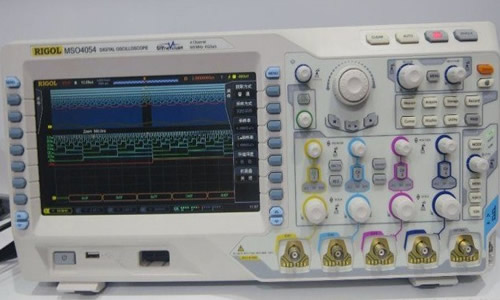

普源精電科技有限公司(RIGOL)華南區銷售經理章榮成介紹說，RIGOL在早期就推出了一款MSO產品DS1000D系列，但實際上它還達不到所需要的 水平。這款產品在大學院校有很大的市場，可以作為學生入門級的產品使用，但對電子研發來說它就遠遠不夠了。在這種背景下，RIGOL發布了 MSO1000Z、MSO2000A和MSO4000A三個MSO系列產品。
國產混合信號示波器實現從入門級到研發級的跨越
MSO1000Z系列相對于DS1000D已經是一個完全不同概念的產品，正式步入了MSO行列。MSO2000A系列采用該公司 Ultravision技術，可以提供50000次/秒的波形捕獲率和超越同級的長存儲以及波形錄制回放功能。該產品系列分為70MHz/100MHz /200MHz/300MHz四個級別帶寬，提供了2路模擬通道和16路邏輯通道。模擬通道最高采樣率2GSa/s，存儲深度為14Mpts(標配);數 字邏輯采樣率為1GSa/s，存儲深度為14Mpts，是同類產品中存儲深度最深的。
國產混合信號示波器實現從入門級到研發級的跨越
MSO1000Z系列示波器同樣基于Ultravision技術平臺，波形捕獲率可以達到30000次/秒，帶寬為70MHz和100MHz。不同 之處是，MSO1000Z示波器除16條邏輯通道外均提供4個模擬通道。MSO1000Z示波器的模擬通道和邏輯通道均可提供最高1GSa/s的采樣率和 12M的存儲深度，波形錄制功能可達60000幀，7.0英寸的TFT液晶屏同樣可以提供優秀的灰度顯示能力。
此 外，MSO2000A和MSO1000Z系列示波器均擁有豐富的觸發功能，支持數字通道觸發;所有產品均可提供豐富的解碼功能，能夠同時支持2路總線的解 碼以及數字通道和模擬通道混合解碼。解碼選件支持RS232/UART、I2C、SPI觸發和解碼功能，MSO2000A還支持CAN總線。這兩個系列示 波器還包含提供雙通道信號源的型號，輸出信號的最高頻率為25MHz。
