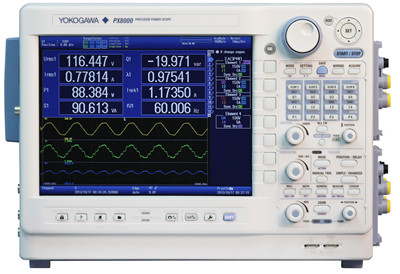

橫河發布世界首臺示波功率儀PX8000
2014-01-15 17:23:18 本站原創Yokogawa Meters & Instruments Corporation宣布于1月15日發布示波功率儀PX8000。作為世界上首臺示波功率儀，PX8000將功率分析儀與示波器技術融為一體，為瞬態功率測量提供了新思路。
橫河(Yokogawa)在功率測量領域擁有全球領先的技術實力，在示波器設計領域亦具有悠久歷史。通過示波功率儀PX8000，橫河為功率測量領域成功開創了示波器風格的瞬態測量工具。PX8000可以精確捕捉電壓波形和電流波形，為層出不窮的功率測量難題提供了開放性的應用解決方案。伴隨這款新產品的問世，研發人員再也不必在傳統功率分析儀和示波器無法滿足的高精度瞬態功率測量需求上做出任何讓步。
PX8000擁有12-bit精度、100MS/s采樣率和20MHz帶寬。這意味著可以用它來精確測量變頻器的脈沖形狀，進而實現對變頻器效率的微調。可選的輸入模塊覆蓋電壓、電流和傳感器測量，最高電壓為1000Vrms，最大電流為5Arms(使用外部電流傳感器時可支持更大電流)，基本精度為讀數的±0.1%。
PX8000擁有均方根(RMS)、平均功率等內置運算功能，可以將得來的參數進行直接運算，顯示周期功率趨勢圖。通過指定開始/結束“光標”，可以捕捉該定義時間段內的功率波形，這對分析周期性受控設備或瞬態現象非常實用。為保證這類設備符合能效標準，測量從休眠到全速運行間每個模式的功耗、以及模式間過渡狀態的功耗至關重要。
這款新產品采用橫河isoPROTM技術，可提供業界領先的絕緣性能和最高速度。由于設計時考慮到節能應用的目的，在為高電壓、大電流、高頻率等工作條件下變頻器的高效評價提供性能保障的同時，也實現了橫河品牌慣有的測量精度、穩定性和可重復性。此外，PX8000的操作極其簡便，對于使用過橫河功率分析儀和示波器產品的用戶來說可謂輕車熟路。
PX8000的應用實例覆蓋了從可再生能源到尖端機器人技術的方方面面。在功率損耗無處不在的今天,任何電力消耗都能從PX8000所帶來的精確測量與分析中受益。PX8000的典型應用領域，包括變頻器與電機測試、逆變升壓電路中的電抗器損耗、工業機器人的瞬態響應、無線充電器的效率測量以及配電系統的電壓與功率測量等等。
