裝MS2830-066選件的MS2830-040/041/043型號相位噪聲指標提高至-122dBc/Hz*2(中心頻率220MHz*3，頻偏25KHz*5)和-118dBc/Hz(中心頻率*4 500MHz，頻偏*610KHz)。相噪性能滿足*9帶寬幾K到20，30KHz的窄帶陸地移動無線電系統測試相鄰頻段雜散*7和鄰道泄露功率*8的要求。

通常這些測試項需要配置昂貴的測量儀表，但是購買帶有低噪聲選件的MS2830僅僅需要$17,560，幫助客戶將儀表成本降低70%。

陸地移動無線電系統廣泛應用于社會組織和商業機構，例如緊急服務，出租車等; 所以市場需要支持?jǐn)?shù)字信號和頻率分配之間轉換的測量儀器，并且這種需求在不斷增加。

通過提供低相噪測試的MS2830A，安立期待幫助市場順利推出更多的陸地移動無線電系統。

[研發背景]

通過測量陸地移動無線電系統相鄰頻段雜散和鄰道泄露功率，來評估無線通訊設備使用時對相鄰?fù)ㄓ嵪到y(tǒng)信道的干擾。

然而，如果使用的測量儀表本身的相位噪聲比被測信號的雜散和鄰道泄露功率還差，這樣就很難獲得準確的測量結果。

結果，相位噪聲性能成為應用這些測試儀表的關鍵指標。傳統能滿足測試窄帶陸地?zé)o線電系統測量要求相噪性能的儀表價格非常昂貴，所以市場對低成本測量方案的需求一直在增長。

安立新開發的MS2830A-066低相噪硬件選件安裝在已廣泛使用的MS2830A信號分析儀上，滿足市場的低成本測試需求。

[產品概況]

MS2830A信號分析儀廣泛用于無線通訊設備和電子器件的研發和生產。5個型號的儀表系列分別應用于不同頻段：MS2830A-040上限頻率3.6GHz, MS2830A-041上限頻率6GHz，MS2830A-043上限頻率13.5GHz，MS2830A-044最大支持26.5GHz而MS2830A-045的上限頻率達43GHz。

已發布的MS2830A-066低相噪硬件選件適用于MS2830A-040/041/043型號。安裝該選件的MS2830A-040/041/043滿足窄帶陸地移動無線電系統雜散和鄰道泄露功率測試的相位噪聲要求，是一種理想的低成本解決方案。

<安裝選件的MS2830A相位噪聲性能>

・–122 dBc/Hz (中心頻率220 MHz頻偏25 kHz)

・–118 dBc/Hz (中心頻率500MHz頻偏10 kHz)

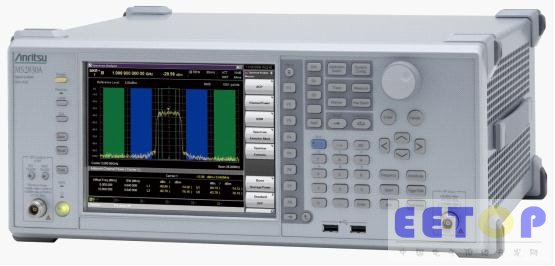

[MS2830A信號分析儀]

MS2830A是一種具備快速測量速度和高精確度的經濟型信號分析儀。它可以根據用戶的需求靈活配置選件，提供只有頻譜分析功能的基本型到滿足收發機性能測試的一站式方案。

客戶可以根據工作頻段選擇五種型號中的一種：MS2830A-040/041/043/044/045。

矢量信號源選件可以安裝在MS2830A-040/041/043型號上，提供收發機性能一站式測試方案。

MS2830A-044/045支持測量新雜散標準*11要求的26GHz*10頻段。配置外置混頻器后上限頻率可拓展到110GHz可用于下一代無線通信系統技術的研發。

[目標市場和應用]

■ 目標市場：各種無線通信系統制式的制造商

■ 應用：陸地移動無線電系統設備的研發和生產

[術語解釋]

*1相位噪聲

根據信號發生器工作原理，在輸出頻率的振蕩器相鄰頻率總有無用能量(相位噪聲)存在。

*2 dBc/Hz

相位噪聲的單位，表征為1Hz噪聲對載波功率的比值

*3 MHz(兆赫茲)

頻率單位，意思是每秒鐘振蕩106個周期

*4 中心頻率

被測信號的頻率

*5 KHz(千赫茲)

頻率單位，意思是每秒鐘振蕩103個周期

*6 頻偏

該值表征偏離中心頻率的頻率位置

*7 雜散

由于失真和頻道間干擾產生的無用的信號;在設計時，產生頻率的器件必須隔離;有時也成為“無用波形”

*8 鄰道泄露功率

在無線通信系統，信號應該存在于一段信道頻率中。但由于放大器的失真特性，有時候無線信號不僅存在于一個信道還會泄露找到相鄰信道頻率。泄露到相鄰信道的功率稱為鄰道泄露功率。

*9 帶寬

無線信號的頻率范圍

*10 GHz(千兆赫茲)

頻率單位，意思是每秒鐘振蕩109個周期

*11 新雜散標準

ITU-T負載規范雜散發射的電平要求。新的雜散要求中，ITU-T修改了雜散發射測試的上限頻率要求，需要測量設備隨標準升級。
