R&S推出R&S ZNB和R&S ZNC網絡分析儀

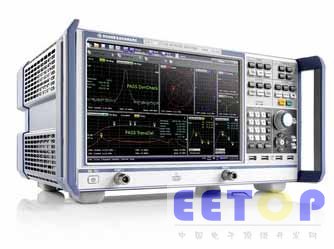

2011-06-08 19:40:32 本站原創羅德與施瓦茨的新產品R&S ZNB和R&S ZNC開創了矢量網絡分析儀的新時代。新分析儀表以高達140dB動態范圍、4ms掃描時間（401掃描點數）和卓越的穩定性為特色，擁有同類競爭產品無可比擬的優勢。這兩款產品以滿足嚴格的射頻器件的生產與研發需求為目標，尤其適合應用于移動通信領域和電子產品工業。兩款網絡分析儀覆蓋了從9 kHz 到 3 GHz, 4.5 GHz 或8.5 GHz的頻率范圍。R&S ZNB和R&S ZNC都配置了寬觸摸屏，使用戶能在三步操作以內啟動儀表的所有功能。該觸摸屏提供了更多顯示空間，使得大量的測量數據結果顯示更直觀明了。
R&S ZNB是兩款儀表中功能更強大的一款，為研發實驗室和產線提供了先前只有高端分析儀才具有的性能特性。R&S ZNB兩端口和四端口型號覆蓋了從9 kHz 到 3 GHz, 4.5 GHz 或8.5 GHz的頻率范圍。它的動態范圍可達140 dB，跡線噪聲低至0.004dB（均方根值），最高輸出功率高達+13 dBm并且能在90dB范圍內電子調節，因此提供了快速而精準的測量，這就保證了高生產測試效率。R&S ZNB的幅度和相位漂移非常低，因此具有卓越的溫度穩定性和長期穩定度。這使儀表能在很長一段時間內不必做重新校準都能進行精確的測量。
在苛求測試速度和效率的高產量產線測試中，高阻濾波器或放大器必須手動調試。由于R&S ZNB杰出的性能，它是這類測試的不二之選。寬大的觸摸屏在這樣的應用中發揮了重要作用。此款網絡分析儀同樣能夠測量雙工濾波器、多端口被測件、混頻器、發射機和移動終端里的差分聲表面波濾波器。
R&S ZNC的頻率范圍覆蓋9 kHz 到 3 GHz。此款儀表對動態范圍和功能范圍要求不高的用戶來說，是高性價比的選擇。R&S ZNC兩端口型號具有11ms的掃描時間（401掃描點）和高達130dB的動態范圍。它主要應用于測試無源射頻器件，例如濾波器和線纜。
寬大的觸摸屏使R&S ZNB和R&S ZNC的設置、測量和分析變得更為簡便。所有基于上下文的控制元素都可以直接在軟面板中找到，而不是在子菜單或者嵌入菜單中。因此，所有的儀表功能都能在三步以內操作啟動。僅僅簡單地觸點屏幕，用戶就能新建測量窗口、移動跡線、設置標記、調整刻度和放大縮小觀察詳細結果。不同的儀表設置能在不同的窗口分別顯示，并且能隨時激活，此功能使得例如放大器和射頻模塊被測件的特性測量更加高效。用戶界面和在線幫助均支持多國語言顯示，如英語、日語、法語和俄語。
物理尺寸方面，R&S ZNB 和 R&S ZNC 的長度短，因此在測量應用中占用較少的工作臺空間。觸摸屏下方的測試端口間距足夠大，這就避免了因測試線纜的小彎曲半徑帶來的問題，從而減小了相位誤差和線纜磨損。另外，低功耗和精密的散熱設計使得工作噪聲和熱耗散保持較低水平，從而減少了生產成本。
羅德與施瓦茨現已正式推出R&S ZNC（兩端口，可達3 GHz）和R&S ZNB（兩端口，可達4.5 GHz 和 8.5 GHz）。到2011年9月，R&S ZNB的兩個型號都支持四端口。
