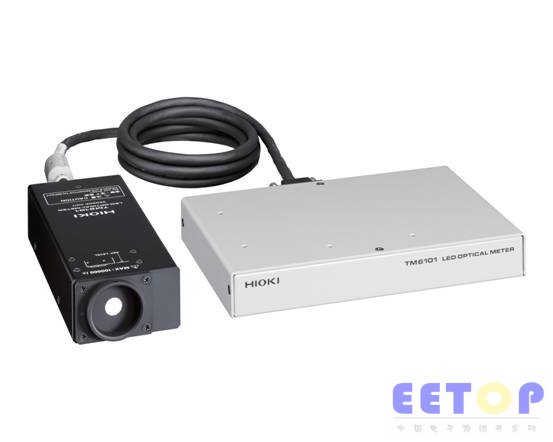

日置HIOKI推出LED光測試儀TM6101
2011-05-26 20:43:28 本站原創TM6101具備了業界內領先的測量速度，能夠測量色度、光度、演色性等白色LED的光學特性。隨著LED市場需求的不斷激增，最適用于產線。
■ 白色LED的測量
白色LED生產線必須對于色度•光度•演色性等光學特性進行測量。色度是將光的色調數值化，光度則表示光的明亮程度。另外，演色性是指白色LED光源照射物體時呈現色彩的視覺效果質量高低的評價。白色LED在出貨前，各生產廠商必須要在一定的范圍內檢查其特性，TM6101正是對應此需求的不二選擇。
■ TM6101的特點
1. 業界最快的測量速度
每次的測量時間最快可達5ms（5/1000秒），堪稱業界最快。
對于追求短時間測量的產線客戶來說，大有幫助。
2. 達到業界領先的色度測量值的穩定性水平
色度測量值的穩定性在業界內處于頂級水平（*1），在嚴格的色度分極上功不可沒。
（*1）有效值±0.0001
3. 大幅降低了光入射角不同對色度值所造成的影響
通過對光傳感器的入射角依賴性降低的設計，可直接對LED進行光度測量、積分球的測光等各種測光條件都可使用。TM6101可對應多樣化檢查需求。
■ TM6101的主要參數
| 測量項目 | （1） 照度、光束、光度 （2） 色度 （3） 演色性 （4） 相關色溫和Δuv （5） 主要波長和色純度 |
| 測量范圍 | [照度]100lx～100,000lx |
| 精度 | [照度]±5%（光度標準燈泡1,000lx時） ※ 23±5℃/80%rh以下，開機預熱時間60分鐘 暗值補償后±5℃，設置最適合量程（*1） *1 設置檢測電平值的最大為30%fs以上的積分時間以及增量 |
| 接口 | [USB2.0]通過附件測量軟件或測量數據庫，可獲取測量結果并控制測量 [數字I/O] 輸入：外部觸發 光耦合器絕緣，無電壓接點輸入 H（有效）：0～1V（輸入電流3mA） L（無效）：開路或5～30V 輸出：測量結束 光耦合器絕緣，NPN開路集電極 DC 30V，最大DC50mA/ch 殘留電壓1.5V以下（50mA）/1V以下（10mA） DC4.5～5V，最大DC100mA，同保護接地和測量電路絕緣 |
| 使用溫濕度范圍 | 5～35℃，80%rh以下，不凝結 |
| 保存溫濕度范圍 | -10～50℃，80%rh以下，不凝結 |
| AC適配器9418-15（AC100～240V，50/60Hz，6VA） | |
| 體積 （不含突出物） | [主機]210W×30H×135D±1mm [傳感器單元] 70W×39.5H×172D±1mm |
| 重量 | [主機]1,000g [傳感器單元]550g |
