SoC計量芯片
2010-02-23 14:01:13 本站原創芯海科技推出CSU11xx系列超低功耗衡器SoC芯片，可用于降低電子衡器、精密測量及控制系統的待機功耗與工作功耗，并降低整體實現成本。芯海科技的CSU11xx系列超低功耗衡器SoC可用于開發太陽能電子秤，為衡器廠商在保證人體秤測量精度的同時降低功耗，實現更高級的人體秤運用。
“芯海科技很榮幸成為中國領先的衡器計量技術提供商，”芯海科技設計部總監劉小靈表示，“目前，有上千家中國制造企業選擇了芯海科技的產品及解決方案，在江浙，大部分的電子秤廠商在采用了芯海科技的電子計量技術。”針對低功耗、高精度這一趨勢推出的CSU11xx系列衡器SoC芯片，同時滿足了重量開機自動上秤人體秤、太陽能人體秤對低功耗的要求，以及口袋秤對高精度的要求。利用CSU1110設計的自動上秤人體秤，平均待機功耗可以低至3uA以下，口袋秤分度高達三萬分之一。
“之前芯海科技推出的高精度24位ADC芯片CS1242填補了中國本土中高端電子衡器芯片領域的空白，一舉打破衡器領域長期以來被國外芯片壟斷的局面。”芯海科技總裁盧國建指出，“芯海科技堅持自主創新和差異化策略，努力改變國外IC產品長期壟斷國內市場的現狀。新推出的CSU11xx系列器件對于衡器制造商來說意義十分重大，在低功耗、低成本和高性能上具有明顯的優勢，將有效地幫助中國衡器制造企業提高產品競爭能力。”
高精度、低功耗計量SoC系列
芯海科技的新型CSU1182、CSU1181、及CSU1100 高精度低功耗衡器SoC芯片集成了8位 RISC MCU，2K/4K*16 OTP(可作為用戶數據PROM)、128/256 RAM、4*14/18 LCD，以及16個I/O口(除了這16個I/O口外，所有的“Seg”口均可復用為輸出，令IO總數最多達到26個)，雙通道高速、高精度ADC，最高數據輸出速率為16kHz(精度為12位，增益為32)，最高精度達到18位(增益為128，速率為32Hz)。為了能夠在一個芯片上同時滿足低功耗和高精度的要求，CSU11系列提供了“功耗-精度-速度”相互平衡的選項，即用戶可以通過配置較低的ADC工作電流來實現低功耗，既可滿足線性度要求不高的應用，如僅需5,000點以下的秤，也可以配置較大的工作電流來實現30,000分度的精度和線性度。為工程師在利用該方案進行多種類型的產品開發時提供了極大的便利，只需要在配置上稍作改動就可以滿足不同的市場需求。

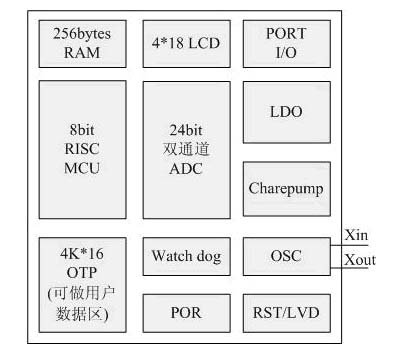

圖1：CSU1110內部功能框圖
CSU1182、CSU1181、及CSU1100衡器SoC芯片現有樣片供應，以46引腳邦定片（dice）形式提供。
