東芝推出正弦波驅動型三相無刷電機控制器IC

2019-04-25 15:20:01 東芝

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出兩款三相無刷電機控制器IC，分別是采用SSOP30封裝的“TC78B041FNG”和采用VQFN32封裝的“TC78B042FTG”。兩款產品均采用東芝原創的自動相位調節功能InPAC[1]---該技術不僅可消除相位調節，還能在寬電機轉速范圍內實現高效率。這便于它們與各種不同電壓和電流容量的電機驅動器結合使用，而且也能與輸出階段的智能功率器件結合使用。兩款控制器適用于空調、空氣凈化器等家用電器以及工業設備，并于今天開始量產。

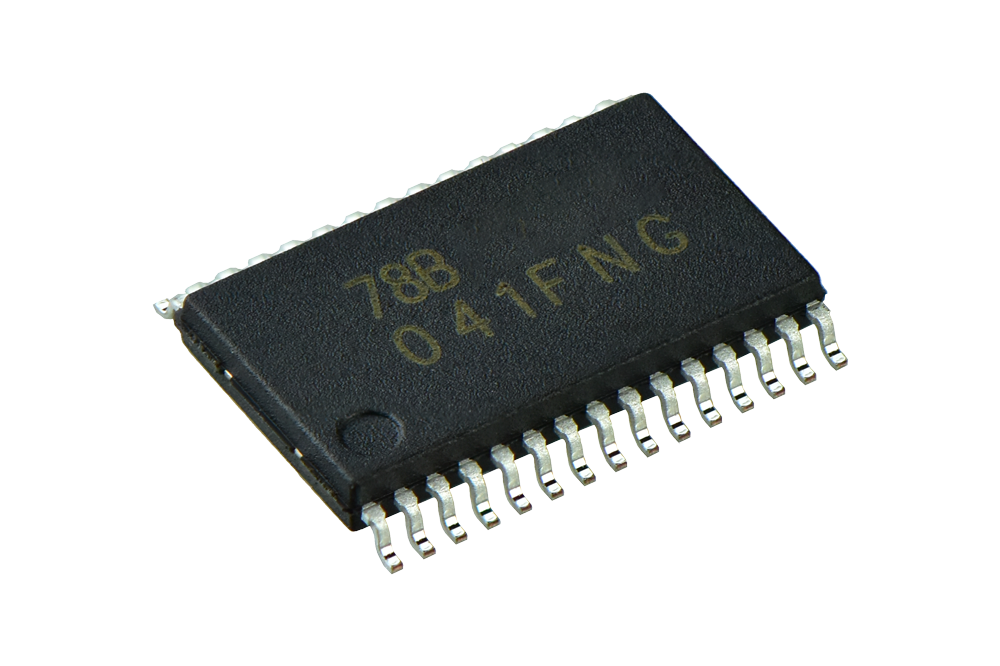

TC78B041FNG產品圖

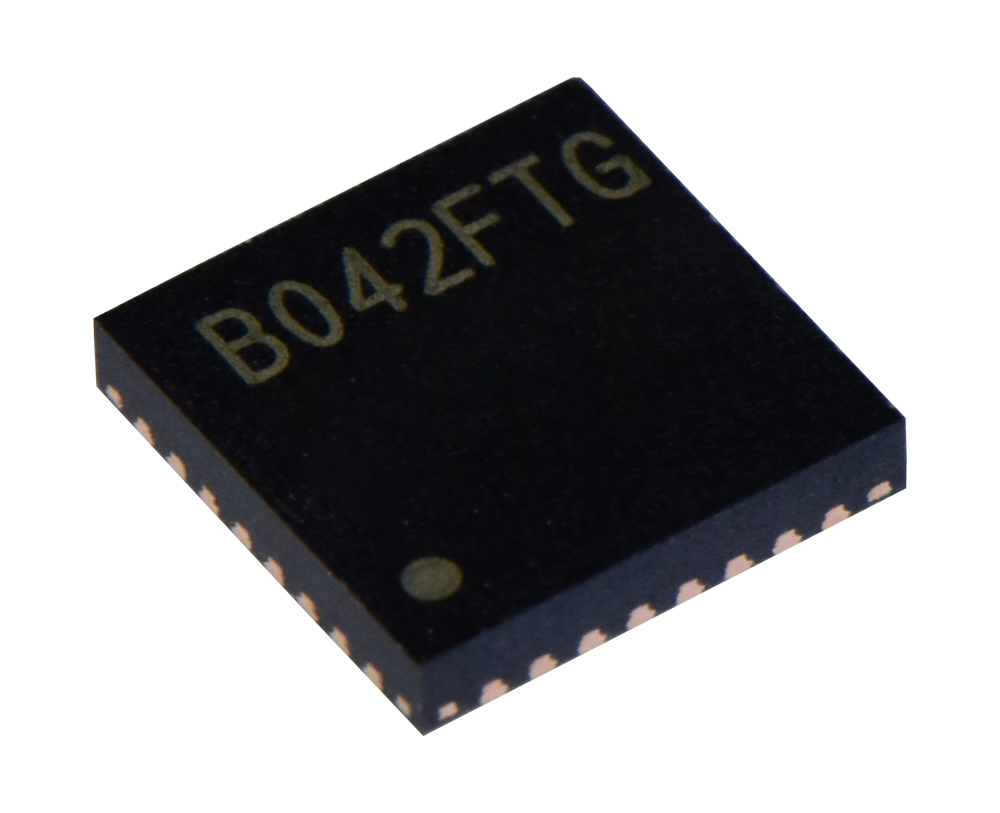

TC78B042FTG產品圖

家用電器和工業設備制造商越來越多地采用變頻器來控制風扇電機，以滿足對提高能效并降低噪音的強勁需求。通常情況下，為了獲得高效率，需要為每個獨立的風扇電機調節電機電壓和電流的相位。從啟動時的近乎零轉速到每分鐘數千轉（rpm），要想在寬轉速范圍內實現高效率，需要使用大量元件用于相位調節。與此同時，還需要引入MCU控制系統，而它的開發需要耗費時間。

東芝原創的全新控制技術InPAC能自動調節霍爾信號和電機電流的相位。采用該技術的新產品能以媲美MCU控制系統的效率，在寬轉速范圍下驅動電機。InPAC既能保證風扇電機驅動的高效率，又能通過正弦波驅動降低噪音。

此外，由于相位調節能夠通過簡單的設置自動執行，因此可以節省以往用于軟件和MCU調整的開發時間，從而簡化應用。

主要特性：

（1）InPAC

無需相位調節，在寬轉速范圍下保證高效率。
簡單的霍爾信號和輸出電流相位調節，實現高效率驅動。

（2）低噪音低振動

使用正弦波驅動的系統電流波形平滑，可降低噪音。與使用矩形波驅動的系統相比，電機噪音和振動均有下降。

（3）小封裝

TC78B042FTG采用VQFN32（5mm×5mm×1mm）封裝，便于在有限空間內安裝。也提供常見的SSOP30封裝的TC78B041FNG。

應用：

空調、空氣凈化器等家用電器以及工業設備。

主要規格：

產品型號	TC78B041FNG	TC78B042FTG
封裝	SSOP30 （7.6mm×10.2mm×1.6mm）	VQFN32 （5mm×5mm×1mm）
電源電壓（工作范圍）	6V至16.5V
驅動方法	正弦波驅動
特性	自動相位調節功能（InPAC）
	支持霍爾元件輸入／霍爾IC輸入
	正向旋轉／反向旋轉開關
	電機鎖定檢測
	旋轉脈沖信號的脈沖數可選
	含5V穩壓器 VREF引腳	含5V穩壓器 VREF引腳／VREF2引腳
	錯誤檢測正輸入（RES引腳）	錯誤檢測正輸入（RES引腳）錯誤檢測負輸入（RESX引腳）
庫存查詢與采購	TC78B041FNG在線購買 TC78B042FTG在線購買
