三菱電機開始發售工業用彩色TFT液晶模塊3．5寸QHD
2016-02-24 17:36:19 未知作為工業用彩色TFT液晶模塊的新產品，三菱電機株式會社將于2月24日發售QHD（960（H）×540（V））分辨率的3.5寸QHD TFT液晶模塊，該模塊水平、垂直方向的像素數為全高清※1（Full High Definition）產品的1/2，通過像素轉換（縮小）減少圖像劣化，最適用于廣播電視臺的監控設備及專業攝像機的取景器。
※1 顯示像素：1920（H）×1080（V）

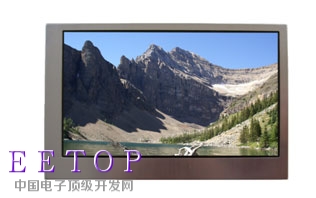

三菱電機彩色TFT液晶模塊
AA035AE01
新產品的特點
1．通過比全高清產品更小的像素數減少圖像劣化的3.5寸QHD
·水平、垂直方向的像素數為全高清產品1/2的QHD分辨率（縱橫尺寸比16:9）
·采用QHD分辨率，通過比全高清產品更小的像素數抑制圖像劣化
·通過優化設計實現高精細313ppi（顯示像素0.081（H）×0.081（V））
·最適用于廣播電視臺的監控設備及專業攝像機的取景器
2．超寬視角、高對比度、高色彩重現范圍,在提高可視性的同時顯示清晰的色彩
·采用超寬視角（上下左右170°）與高對比度（800:1），確保任意角度均具有高可視性，從而有助于擴大攝像機取景器的視角范圍
·通過高色彩重現（NTSC比72％）顯示清晰的色彩
3．纖薄、輕便化設計有助于用戶產品的小型、輕便化
·通過優化機構設計與構件，實現纖薄（4.0mm）、輕便（43g）的產品
·最適用于要求小型、輕便化的專業攝像機
發售概要
產品名 | 型號 | 像素 | 開始發售日期 |
3.5寸QHD TFT液晶模塊 | AA035AE01 | 960（H）×540（V） （16:9） | 2月24日 |
銷售目標
隨著如今數字電視播放技術的普及，分辨率也愈加趨于全高清化。即便是播放設備領域，傳統的縱橫尺寸比也從4:3逐步變為16:9，分辨率越來越高。此外，在要求小型、輕便化的專業攝像機用產品領域，同樣需要可顯示劣化較小的全高清圖像，且從任意角度（上下左右）均可清晰顯示的超寬視角、高對比度的顯示設備。
除通過比全高清產品更小的像素數抑制圖像劣化的QHD分辨率外，本公司此次還將發售實現超寬視角、高對比度顯示性能且厚度為4.0mm、重量為43g的纖薄、輕便型3.5寸QHD TFT液晶模塊。
今后還將進一步擴充工業用彩色TFT液晶模塊的產品陣容。
分辨率QHD的產品陣容
顯示尺寸 | 型號 |
3.5寸 | AA035AE01 |
9.0寸 | AA090AA01 |
主要規格
項目 | 主要規格 |
型號 | AA035AE01 |
顯示尺寸、分辨率 | 8.9cm（3.5寸）QHD |
顯示區域（mm） | 77.76（H）×43.74（V） |
像素 | 960（H）×540（V） |
像素間距（mm） | 0.081（H）×0.081（V） |
對比度 | 800:1 |
亮度（cd/ m2） | 400 |
視角 （CR＞10）（°） | －85～＋85（H） －85～＋85（V） |
顯示顏色 | 26萬色（各色6bit） |
色域（比較NTSC）（％） | 72 |
背光源 | LED |
接口 | LVDS6bit |
模塊外形尺寸（mm） | 90.0（W）×57.0（H）×4.0（D）※2 |
重量（g） | 43 |
工作溫度保證范圍（℃） | －20～＋70 |
儲藏溫度范圍（℃） | －30～＋80 |
※2 FPC（Flexible Printed Circuits）不包括
環?？紤]
產品除了符合RoHS※3指令（2011/65/EU）以外，且不含汞。
※3 Restriction of the use of certain Hazardous Substances in electrical and electronic equipment
制作工廠
三菱電機株式會社 液晶事業統括部
熊本縣菊池市泗水町住吉1576-1,日本
