USB 3.0 FPGA模塊能夠實現360MB/s的傳輸速率

2016-08-16 17:44:54 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

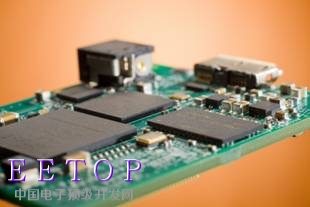

Orange Tree Technologies公司的ZestSC3配備了Xilinx Artiz-7用戶可編程FPGA，還具有SuperSpeed USB 3.0接口。

該模塊無需整合復雜的硬件和軟件即可在計算機和外部世界之間高速傳輸大量數據。USB 3.0接口能在雙方向上維持360MB/s的數據傳輸速率，從而滿足了新帶寬饑渴型應用的需求。

它結構緊湊（40 x 50mm），集成度高，僅需很少的外部元件。它適于整合到嵌入式系統和OEM設備之中。它具有105個用戶I/O引腳。

http://www.softei.com/wp-content/uploads/2016/08/Orange-Tree-11-08-2016.jpg

Xilinx Artix-7 FPGA與512MB高速1.6GB/s DDR3存儲器相結合。FPGA可以通過8MB板上閃存、USB或JTAG進行編程。它可以用作外部器件的可編程接口，適于高速處理流數據以及數據采集與控制。

該模塊還采用Cypress FX3 USB控制器芯片，預裝了優化固件來充當FPGA和主機之間的通信橋。該控制器提供了靈活的高速流接口和其它低速控制與狀態接口。

該模塊可以用作由USB供電的獨立電路板，無需其它編程電纜或硬件、通過USB即可對用戶FPGA進行編程。閃存還可用于用戶數據存儲。新模塊僅需單個3.3~5.0V電源，很容易整合到更大的系統之中。

還提供外設的FPGA內核、主機庫和示例代碼，從而簡化了開發（包括參考設計的C、VHDL和Verilog源代碼）。提供Windows和Linux軟件支持，以便配置和與用戶FPGA通信。
