大聯大友尚集團推出基于CVITEK和SOI產品的網絡攝像機（IPC）方案
2023-02-17 08:12:44 EETOP2023年2月15日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于晶視智能（CVITEK）CV1821芯片和晶相光電（SOI）JX-K06圖像傳感器的網絡攝像機（IPC）方案。

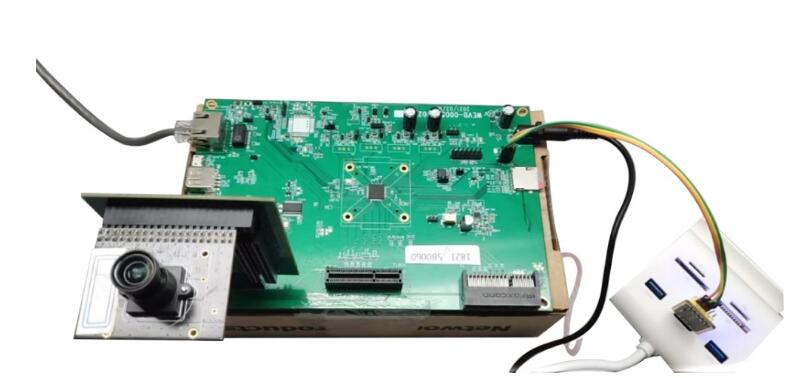

圖示1-大聯大友尚基于CVITEK和SOI產品的IPC方案的展示板圖
近年來，消費電子、物聯網、工業互聯網、智能家居、智慧城市的發展，推動了智能監控技術的革新，也驅動了IPC（網絡攝像機）的需求。相比于傳統攝像機，IPC不僅能夠提供更高清晰度的視頻效果，還具有網絡輸出接口，可直接將攝像機接入本地局域網。這些特性使其在聯網監控與附加值功能上有著絕對的優勢。
基于IPC需求快速增長的趨勢，大聯大友尚基于CVITEK CV1821芯片和SOI JX-K06 CMOS傳感器推出了IPC方案，支持2560×1440分辨率、幀率為25fps。作為4M的監控攝像頭方案，其通過ISP圖像調校技術，提升成像質量與色彩真實度，并通過圖像傳感器和后期處理，實現更強的感光能力與更少噪點。
本方案在主控方面，選擇了CVITEK旗下的CV1821。晶視智能（CVITEK）是一家開放式人工智能芯片研發商，專注于視頻監控及邊緣計算技術研發，擁有自主研發的AI TPU運算核心及SoC芯片整合技術。此次采用的CV1821是面向邊緣智能監控IP攝像機、本地端人臉識別考勤機、智能家居等領域推出的高性能、低功耗芯片。其集成了H.264/H.265視頻壓縮編解碼器和ISP，支持HDR寬動態、3D降噪、除霧、鏡頭畸變校正等多種圖像增強和矯正算法，可為客戶提供專業級的視頻圖像質量。
此外，CV1821也搭載了自研TPU，在INT8運算下，可提供約0.5TOPS算力。獨特的TPU調度引擎能有效地為張量處理器核心提供極高的帶寬數據流；并為用戶提供了強大的深度學習模型編譯器和Linux軟件SDK開發包，支持主流的深度學習框架，比如Caffe、Pytorch、ONNX、MXNet和TensorFlow（Lite）等。
在圖像傳感器的選擇上，本方案選用了SOI旗下的JX-K06 CMOS圖像傳感器。晶相光電（SOI）成立于2004年5月，致力于CMOS Image Sensor的開發與銷售。JX-K06傳感器采用SOI公司的2.1um像素技術設計制造。它可以在HDR模式下以30fps和15fps的速度傳輸2K分辨率的圖像。在設計上，JX-K06由2568×1448有源像素傳感器（APS）陣列和片上10位ADC、可編程增益控制（PGA）和相關雙采樣（CDS）組成，以顯著降低固定模式噪聲（FPN）。該傳感器還支持符合行業標準的DVP并行和MIPI CSI-2雙數據通道串行接口。外部主機控制器可以通過標準串行接口訪問該設備。
憑借出色的性能，本方案無論在室內或是室外場景都可以提供高清晰度的圖像信息，有助于高清網絡攝像機的推廣與普及。
核心技術優勢：
? 主控芯片CV1821：
? 集成H.264/H.265視頻壓縮編解碼器和ISP；
? 具有自研TPU運算核心，支持主流神經網絡框架：Caffe，TensorFlow，TensorFlow Lite，Pytorch，ONNX和MXNet；
? 支持HDR寬動態、3D降噪、除霧、鏡頭畸變校正等多種圖像增強和矯正算法；
? 適用于邊緣智能監控IP攝像機、本地端人臉識別考勤機、智能家居等產品領域。
? 圖像傳感器JX-K06：
? SOI公司2.1um像素技術設計制造；
? HDR模式下以30fps和15fps的速度傳輸2K分辨率的圖像；
? 具有許多標準可編程和自動功能；
? 外部主機控制器可以通過標準串行接口訪問設備；
? 可用于晶圓級封裝CSP。
方案規格：
? 主控芯片CV1821規格：
? 單核ARM CA53@1.2G；
? 圖像視頻90、180、270度旋轉、Mirror、Flip；
? MiPi接口；
? 9mm×9mm QFN封裝；
? 集成POR、ADC、I2C、SPI、UART、PWM、SDIO 3.0、USB 2.0 Host/Device；
? 內置DRAM。
? 圖像傳感器JX-K06規格：
? 4.0MP CMOS圖像傳感器；
? 分辨率：2560×1440；
? 10-bit RAW RGB；
? DVP并行和MIPI CSI-2雙數據通道串行接口。
