Invensense針對智能手機內建運動處理MPU-3000系列
2010-12-22 18:48:20 本站原創大聯大旗下富威集團代理產線Invensense推出MPU-3000™系列產品運動處理組件，為業界第一個內建數字運動處理(DMP™: Digital Motion Processor™)硬件加速引擎的三軸陀螺儀。滿足現今多用途智能型手機要求小尺寸、低耗能的陀螺儀，必需能提供運動游戲要求之寬廣的帶寬，并提供導航輔助系統、錄像與相機防手抖系統、精準動作人機接口控制系統所需之高敏感度及低噪聲性能。
MPU-3000是領先產業針對智能型手機完整運動處理所設計的系列產品，特性為運動感測范圍最廣由250到2000°/sec、內建16-bit的模擬/數字轉換器(ADCs)、可程控的數字濾波器、出廠前校準至1%的敏感度、內建六軸的多個感測組件融合演算法技術(sensor fusion)，以及13mW的低耗電量。
4x4x0.9mm大小的尺寸，加上I²C或SPI的數字接口，MPU-3000系列是在類似產品中第一個能滿足手機需求的產品。MPU-3000延用傳統慣性傳感器結構，加了業界第一個的內建數字運動處理器(DMP)。DMP連同內建之FIFO，不僅能減輕主機應用程序處理器之高頻運動演算，也能減少中斷(interrupt)次數與主機每秒運算指令數(MIPS)，進而改善整體系統效能。
MPU-3000的另一創舉為它整合了第二個I²C接口來鏈接外接的加速器至DMP，此機制使DMP得以接收整合之陀螺儀與加速器的輸出，執行六軸的多個感測組件融合演算法技術(sensor fusion)，再以Quaternion輸出到手機應用處理器，并減輕傳感器時間同步化及融合演算帶給主機的負荷。其它MPU-3000的特性包含內部頻率產出、內建溫度傳感器、可程序化的中斷(initerrupt)，以及能使影像、錄像、GPS數據與傳感器同步化的FSYNC機制。
關于供電電源彈性，MPU-3000除了模擬供電接腳外，獨立的VLOGIC參考接腳可用來設定I²C的邏輯準位。VLOGIC的電壓范圍最低可由1.71V到最高VDD。
已經證實與量產之Nasiri-Fabrication制程平臺，可將MEMS與CMOS整合于單一硅晶圓上，實現具規模之MEMS制程與晶圓層級包裝。此晶圓層級的結合，實現了業界最低噪聲規格0.03%/√Hz、最低耗電量、以及使用產業最低成本完成最小包裝尺寸。

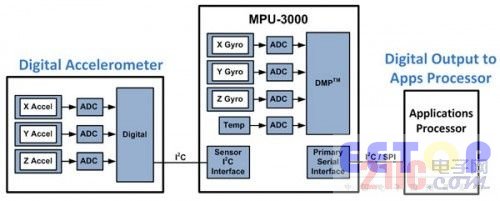

六軸系統圖
產品應用項目
