Vishay推出反向恢復性能達到業界先進水平的 FRED Pt? 第五代600 V Hyperfast恢復整流器

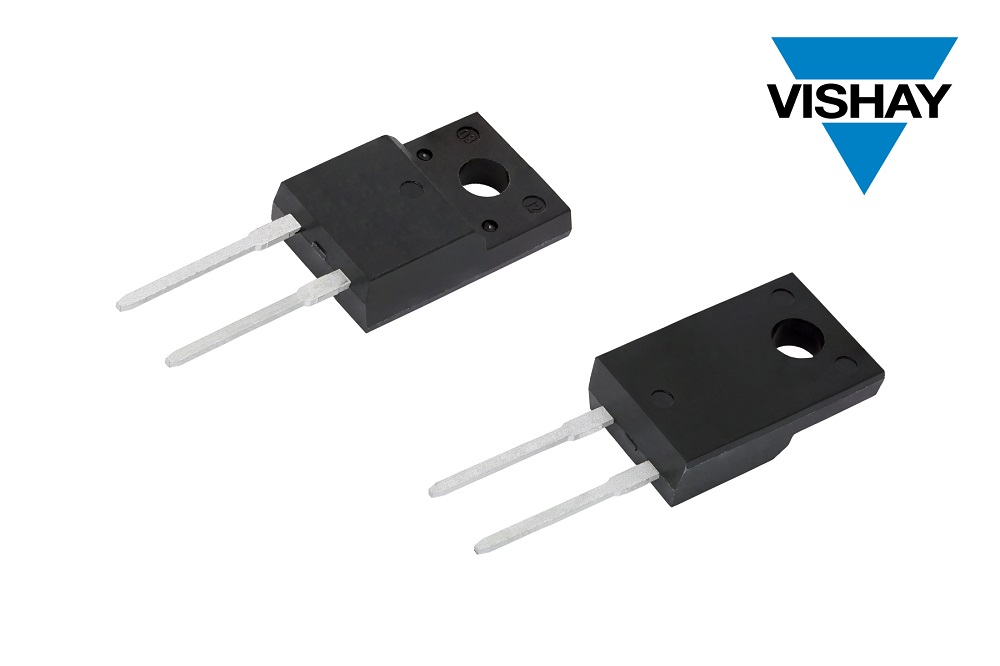

2022-10-12 08:00:49 EETOP賓夕法尼亞、MALVERN — 2022年10月11日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出四款采用TO-220 FullPAK 2L全隔離封裝的新型FRED Pt? 第五代600 V Hyperfast恢復整流器---12 A VS-E5TW1206FP-N3和VS-E5TX1206FP-N3以及15 A VS-E5TW1506FP-N3 和VS-E5TX1506FP-N3。該系列的整流器反向恢復性能達到業界先進水平，提高中頻逆變器和軟硬開關或諧振電路的效率。
RFB0X0dlbjVfUmVjdGlmaWVyc19UTy0yMjBfRnVsbFBBS18yTC5qcGc=" width="500" height="333" border="0" vspace="0" style="width: 500px; height: 333px;"/>
Vishay Semiconductors日前發布的器件反向恢復電荷（Qrr）低于前代解決方案 60 %，同時恢復損耗降低 90 %。此外，與最接近的競品相比，整流器反向恢復能量（Erec）提高10 %，軟恢復有助于降低 EMI，在整個工作溫度范圍內更穩定地運行，從而提高熱性能。
通過最新推出第5代600 V FRED Pt 系列整流器，Vishay將高端Si技術的優勢擴展到不同的電路拓?fù)浣Y(jié)構，包括傳統和無橋功率因數校正（PFC）前端配置。器件可用作工業應用 AC/DC 和DC/DC 功率級輸出和 PFC 整流器，適用于空調、非車載充電器、照明、混合太陽能逆變器和UPS，在不影響性能的情況下保證系統可靠性和穩定性。
VS-E5TW1206FP-N3、VS-E5TX1206FP-N3、VS-E5TW1506FP-N3和 VS-E5TX1506FP-N3 有X型和新的W型兩種速度類型。對于高達100k Hz的CCM模式和 350K Hz 低di/dt的諧振電路來說，W型整流器的優點是Qrr低，X型整流器的優勢在于正向電壓低。器件符合RoHS標準，無鹵素，工作溫度達+175 °C，絕緣電壓為2500 V。
器件規格表：
產品編號 | VR (V) | IF(AV) (A) | +125 °C下VF 典型值 (V) | trr (ns) | Qrr 典型值. (nC) | 封裝 |
VS-E5TW1206FP-N3 | 600 | 12 | 1.75 | 16 | 75 | TO-220 FullPAK 2L |
VS-E5TW1506FP-N3 | 600 | 15 | 1.5 | 17 | 97 | TO-220 FullPAK 2L |
VS-E5TX1206FP-N3 | 600 | 12 | 1.36 | 17 | 130 | TO-220 FullPAK 2L |
VS-E5TX1506FP-N3 | 600 | 15 | 1.3 | 19 | 180 | TO-220 FullPAK 2L |
新型FRED Pt整流器現可提供樣品。量產供貨周期為20周。
