納芯微推出可直接替換NTC的雙引腳數字輸出型溫度傳感器
2018-09-12 17:43:31 未知中國領先的信號鏈芯片及解決方案提供商蘇州納芯微電子股份有限公司宣布推出高精度雙引腳數字輸出型溫度傳感器芯片 NST1001。NST1001具有脈沖計數型數字輸出以及在寬溫度范圍內高精度的特性，可直接與 MCU 連接使用，保障測量精度的同時降低 MCU 開銷并減少成本。NST1001的測溫范圍為-50℃ 到150℃，滿足冷鏈運輸、糧情監測、家用電器、工業物聯網等場合對溫度的要求。相較于傳統的 NTC 熱敏電阻，NST1001具有更簡單、更精確、更穩定的特性，其在-20℃ 至85℃ 的溫度范圍內最大誤差為±0.5℃，在全溫度范圍內最大誤差為±0.75℃，分辨率可達0.0625℃。此外，NST1001提供高分辨率版本 NST1001_H，測溫范圍為-20℃ 到80℃，并可達到0.03125℃ 的極高分辨率。
低功耗高精度雙引腳數字輸出型溫度傳感器NST1001
傳統的 NTC 熱敏電阻成本較低、連線簡單，便于做成溫度探頭，在消費電子、家用電器、工業及物聯網等領域應用非常廣泛。然而 NTC 熱敏電阻通常具有很大的非線性，僅在很窄的溫度范圍內能夠保障一定的精度，稍大溫度范圍內的測量準確度會大幅降低。另外，為了將電阻值轉化為溫度值，系統需要搭配一個高精度的參考電阻，同時 MCU 需要提供一個12位以上的 ADC，并使用查找表來計算出電阻對應的溫度值，增加了系統成本和操作的復雜度。綜合上述因素，利用高精度、低成本、操作方便的溫度傳感器方案來替代傳統的 NTC 熱敏電阻成為開發人員的優先選擇。
納芯微電子推出的低功耗數字輸出型溫度傳感器芯片 NST1001僅有兩個引腳 -- GND 和 DQ，使用時可直接替換傳統 NTC 電阻而無需變更外圍電路。芯片工作時，通過一個上拉電阻連接 DQ 上電后，即會在 DQ 引腳上階段性的發出脈沖信號，MCU 通過一個 GPIO 對該脈沖信號計數即可直接得到溫度讀數，大幅簡化了電路的硬件設施。每顆 NST1001芯片在出廠前均經過校準，在-20℃ ~85℃ 時誤差<±0.5℃，在-50℃~-20℃ 范圍內的誤差<±0.75℃，在85℃~150℃ 時誤差<±0.75℃。NST1001可適應1.65V~5.5V 的寬工作電壓范圍，在溫度轉換時電流僅為30uA，脈沖輸出時電流僅為1uA，幾乎沒有自熱效應。在使用 GPIO 給上拉電阻供電時，可以實現零待機功耗。上述特性使得 NST1001非常適用于低功耗物聯網節點的溫度監控，如冷鏈運輸、糧情監測、工業物聯網等。

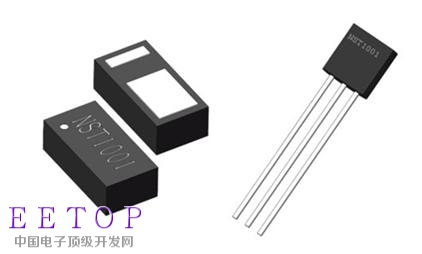

NST1001提供符合 RoHS 標準的 TO-92S 和 DFN2L 兩種封裝形式，其中 TO-92S 特別適合于兩線式數字溫度探頭。
