Linear推出雙通道4A或單通道8A降壓型μModule穩壓器LTM4642
2016-04-27 22:19:44 未知 |
Linear 推出雙通道 4A 或單通道 8A 降壓型 μModule® (電源模塊) 穩壓器 LTM4642，該器件采用緊湊型 9mm x 11.25mm x 4.92mm BGA 封裝，在 2.375V 至 20V 寬輸入電壓范圍內工作，調節兩個輸出電壓在可調 0.6V 至 5.5V 范圍。每輸出都是高效工作的同步降壓型轉換器。從 12V、5V 和 3.3V 輸入電壓為 1.8V 負載提供最大電流的工作效率分別為 88%、91% 和 93%。
兩個 4A 輸出可均流以作為單 8A 輸出，在電壓和負載變化時具有 ±1.5% 的精準電壓調節，并確保工作在 -40°C 至 125°C。LTM4642 的小占板面積、高效率和雙穩壓器設計可幫助系統設計師縮減 PCB 面積，或把這負載點穩壓器裝配到密集電路板的狹小空間中。LTM4642 可應用在工業、機器人、醫療、儀表和電信系統等領域。
LTM4642 可同步至頻率范圍為 600kHz 至 1.4MHz 的外部時鐘。由于器件能夠以 180° 異相運行，因此降低了輸出紋波電壓。從 12V 轉換至 1V 輸出時，低的封裝熱阻抗在沒有空氣流動和高達 95°C 的環境溫度下或 100°C 和 200LFM 情況下，仍然能夠提供滿負載電流。
LTM4642 工作在 -40°C 至 125°C 溫度范圍。千片批購價為每片 19.43 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM4642。

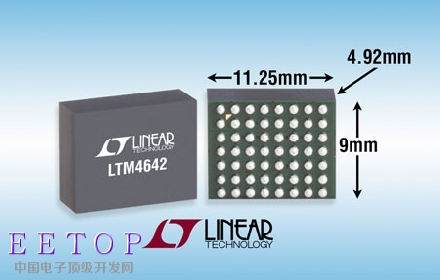

照片說明：小占板面積的雙輸出 4A μModule 穩壓器
性能概要：LTM4642
· 小外形雙通道 4A 或單通道 8A 完整負載點穩壓器
· 4.5V 至 20V 寬輸入范圍；5V 偏置時為 2.375V
· 高精準 ±1.5%、0.6V 至 5.5V 輸出電壓
· 高效率同步穩壓器
· 600kHz 至 1.4MHz 同步頻率異相運行
· 9mm x 11.25mm x 4.92mm BGA 封裝
