瑞薩電子推出支持USB PD2．0及3．0標準下的供電電源IC
2016-04-18 17:46:59 未知 |
全球領先的半導體解決方案供應商瑞薩電子株式會社（TSE：6723），今日宣布推出支持USB PD2.0和3.0標準供電規則的電源IC（RAA230161）。該IC廣泛適用于直流（DC）供電的各種設備，包括交流適配器、PC外圍設備、家庭和辦公設備和各種集線器應用。
新的電源IC可幫助系統制造商快速輕松地部署應用USB PD2.0和3.0標準的供電設備。
對于個人筆記本電腦和數字單反相機等之前無法通過USB電源線供電的電子設備，USB PD標準下可以通過USB電源線實現直流供電。
之前的USB標準支持的最大電壓為7.5 W（5 V，1.5 A），而新標準則在此基礎上擴展至15 W（5 V，3 A）、27 W（9 V，3 A）、45 W（15 V，3 A）、60 W（20 V，3 A）和100 W（20 V，5 A）。由此便為電源設計人員帶來了多重挑戰，例如支持USB PD標準的多電壓等級、輸出電壓切換以及處理高達3A的強電流。同時，為防范強電流相關的危險（如，不合規電纜的過熱），USB PD供電的新設計還需要進一步提升安全性和可靠性。
鑒于上述種種條件，為滿足瑞薩微控制器（MCU）和片上系統（SoC）設備用戶的需求，瑞薩電子加強了“SimpleDC / DC”技術的開發力度，并針對DC / DC變換器開發了電源IC，解決了USB PD2.0和3.0標準供電設備構建中的問題，可實現最高95%的效率。
新型RAA230161的主要特點：
（1）抑制發熱，效率高達95%

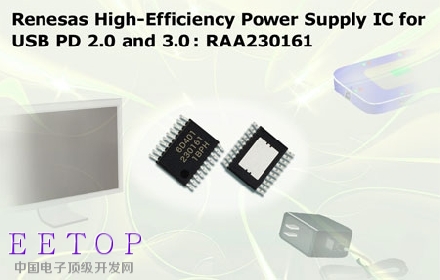

新產品中的DC / DC變換器模塊可實現高達95%的效率。RAA230161具有帶內置散熱器的20-管腳TSSOP封裝，可抑制功率等級增加后的熱量生成。降壓型DC/ DC變換器可處理高達3A的電流，開關頻率500 kHz，輸入電壓24 V，輸出電壓5V、9V、12V、15伏和20 V。
（2）支持USB PD2.0和3.0標準的供電規則
RAA230161支持USB PD2.0和3.0標準下的供電規則。R9A02G011 USB PD控制器IC可用于實施高速響應DC / DC電源電路，切換USB PD 2.0和3.0標準中定義的5 V、9V、15V和20 V輸出電壓的，以及很多直流系統中采用的12V輸出電壓。
（3）包括全套內置保護功能，可在有限空間內部署安全可靠的供電設備
RAA230161通過一個高功能電源狀態監視電路來監控輸出電流值，防止輸出超出設定值的電流，對系統進行保護。與設計具有分立元件的電源電路相比，它還包括全套保護功能，包括過電壓保護、過流保護和短路保護，因此相比之前的瑞薩產品，它可以減少一半的電路板安裝面積。
（4）與多種參考板（包括新電源IC和瑞薩電子USB PD3.0控制器）相比，安全性更高、開發時間更短
瑞薩電子正在逐一部署包括瑞薩電子R9A02G011 USB PD3.0控制器在內的一系列參考板。通過這些參考設計，現有用戶設備可立即被開發為支持USB PD的供電設備，同時，還可實現高水平的安全性（專利申請中），例如，相比過去，評估板的開發需要耗時半年，而這一新產品可將開發周期減半，在三個月的時間內設計出添加PD功能的評估板。
在中國深圳舉行的2016英特爾開發者論壇（IDF）（4.13-4.14）上，目前正在展示使用該款新產品的參考板。
價格和供貨
目前可定購RAA230161樣品。預計自2016年9月開始量產，每月產量可達50萬件。（價格和供貨情況如有變更，恕不另行通知。）
請參閱單獨的規格表了解RAA230161的主要規格。
