如何高光纖制造過程中預制棒的產量和質量

2016-03-07 17:57:04 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

網吧為何能做到飛速上網？

數十套電視節目為何能自由選看？

一條通路為何能容納數十人通話？

這些通訊的背后，都離不開——光纖。前香港中文大學校長高錕和George A. Hockham首先提出光纖可以用于通訊傳輸的設想，高錕因此獲得2009年諾貝爾物理學獎。自從光纖被提出用于通訊后，已經極大地便利了人們的生活。

提到光纖的生產，就不得不提一個名詞“預制棒”，預制棒可以說是生產過程中光纖的“集合”，長度為1-1.5 m /39-59’’，直徑為25-75 mm /9-2.9’’，預制棒成型后，從預制棒中可抽出數千米的光纖。

以MCVD（改良化學氣相沉積法）法工藝為例，該生產過程是向高質量的石英管中通反應原料（以氧氣為基體帶入），石英管外部用氫氧焰加熱，這個加熱的火焰是沿著石英管往復移動加熱的，同時石英管也自身旋轉讓加熱更均勻。石英管被加熱的溫度決定了加熱器移動和沉積的速度。一般來講造出的預制棒每一端都有廢料。為了控制車床移動速度和旋轉，用戶需要監測石英管被加熱部位的溫度，進而控制化學沉積速率和加熱火焰的位置。但是使用點溫儀則不能達到這一效果，因為點溫儀是固定的而且僅測量一個點。

我們摒棄了點溫儀，使用了專門掃描預制棒長度的5μm Raytek®MP150系統，用戶能隨時確定石英管被加熱的溫度。由于掃描儀測量的是一條線上的溫度，它可以始終看到預制棒的熱點位置，而熱點隨著時間會移動。針對這一過程MP150線掃描儀優化了此類應用的溫度測量，通過在此過程中謹慎控制溫度，預成型件兩端的廢料率可降低0.5-1.5%。

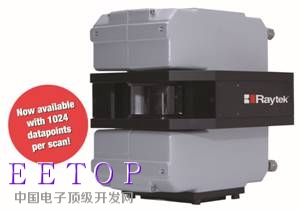

MP150線掃描儀名片已靜候多時：

姓名：MP150線掃描儀

行業：光纖工業

用戶最終產品：光纜

工藝溫度：800-2300˚C /1472-4172˚F

目標距離：近焦距500 mm /19.6’’

產品優勢:

1024個測量點

改進預制棒的溫度控制

與采用點溫儀相比，預制棒生產控制時間縮短
