電感器: 垂直設計方框形鐵心電源線扼流圈
2015-08-02 21:56:29 未知 |

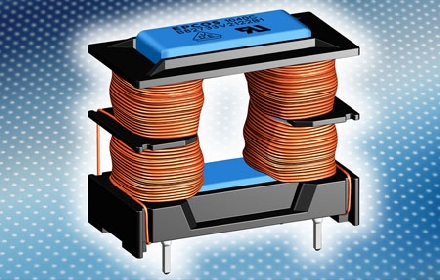

TDK集團將旗下的愛普科斯 (EPCOS) 方框形鐵心電源線扼流圈擴展為垂直設計型B82733V* 系列，該新系列是現有水平設計型B82733F*系列的補充。對于印刷電路板空間非常狹小的應用，垂直設計特別有優勢。比如，新型扼流圈的插入高度為27 mm，封裝尺寸僅為29 mm x 15.5 mm，比水平設計型小30%有余，而后者的插入高度為14 mm，所占區域為26.5 mm x 24.8 mm。
電流補償扼流圈專為最高電壓為300 V AC的應用而設計，其電感值介于10 mH和100 mH之間。工作溫度為40 °C時，扼流圈能處理的額定電流介于0.7 A和2.3 A之間。產品所用的塑料底座和磁芯涂覆的環氧樹脂都符合UL94 V-0要求。
除了優異的共模抑制能力，由于雜散電感相對高約2%，新型扼流圈還具有卓越的差模抑制能力。這意味著在很多情況下，無需額外的差模抑制元件。因此，新型扼流圈特別適用于具有超高切換頻率、設計新穎的開關電源。
新型元件已經通過ENEC (VDE) 和UL認證，符合RoHS指令要求。
主要應用
低功率到中等功率的開關電源
主要特點和效益
封裝尺寸縮減超過30%
優異的共模和差模干擾抑制能力
通過ENEC (VDE) 和UL認證

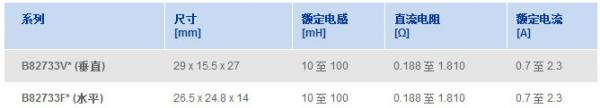

關鍵數據
