什么是USB TYPE-C?
2015-06-01 22:07:29 nUSB TYPE-C，是兩個詞，首先是USB，說明它是由USB-IF組織發布的，其次是TYPE-C，C是接口物理形式的版本號，相對于TYPE-A,TYPE-B而言的升級版。正如USB3.1是相對于USB2.0, USB1.0的升級版一樣，只不過，1,2,3阿拉伯?dāng)?shù)字的版本號，是相對于接口數據傳輸協議而言，A,B,C，則是相對于接口的物理形式進行的規定。過去的10多年里，A口普通消費者用的最多的，即普通電腦上那個USB口，稱為A口母座，對應的插頭，稱為A口公座，A口主要的作用是作為數據及電源的下行端口，即擁有A口母座的設備，在電源上來說，屬于供電設備(TYPE-C中稱為SRC即SOURCE)，在數據傳輸上來說，屬于HOST(TYPE-C中稱為DFP即Down Stream port)。B口，則反過來，屬于用電方(TYPE-C中的 SNK即SINK)，數據傳輸上屬于Slaver（TYPE-C中的UFP即UP Stream port）。最開始發布的B口，是方型的，做工業類應用比較多，因?yàn)轶w積大，又先后發布了Mini USB 和 Micro USB，其中的Micro USB形式的B口，成為了現在安卓手機的標配。TYPE-C口的目的，則是把A口和B口合并起來，讓一個口，既可以擔當HOST，又可以擔當SLAVER。TYPE-C帶來的變化包括：
第一、電能傳輸與傳統USB的差異。USB Typc-C的特點在于，所有支持TYPE-C接口標準的設備都可以通過接口規范中的CC引腳來向連接的另一方宣稱自己占用VBUS的意愿（即傳統USB的正端連接線），較強意愿的一方最終向VBUS輸出電壓和電流，另一方則接受VBUS總線的供電，或者仍然拒絕接受供電，但不影響傳輸功能。為了能夠更方面的使用這個總線定義。Type-C接口芯片(例如LDR6013)，一般把從電源特性上把設備分為四種角色：SRC,TRY.SRC,DRP,SNK，這四種角色占用VBUS總線的意愿依次遞減。其中SRC相當于適配器，會持續想要向VBUS輸出電壓，TRY.SRC相當于移動電源，只有當遇上適配器時，才放棄輸出VBUS，DRP相當于手機，正常情況下，都期待對方給自己供電，但是遇上比自己還弱的設備時，則也勉為其難的向?qū)Ψ捷敵觯?SNK是不對外輸出電能的，一般為弱電池設備，或者無電池設備，例如u盤，鼠標，藍牙耳機。
第二、數據傳輸差異。傳統的USB接口，一般內部只有一個業務處理單元，例如USB3.0處理芯片，HDMI處理芯片，USB2.0處理芯片等。而TYPE-C接口，允許最多三組業務處理單元，可以通過對模擬開關的控制，同時支持兩組USB數據傳輸業務加一組HDMI信號傳輸業務。或者是三組的任意組合。所以，一個TYPEC接口，最多可以支持三組傳輸加一組供電，共4種功能。

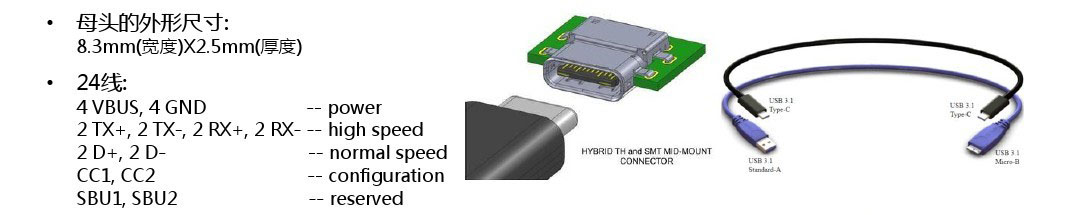

第三、物理接觸及電能傳輸能力差異。USB TYPE-C支持正反插，由于正反兩面一共具有四組電源和地，在功率支持上又餓大幅度的提升，最高支持20V，5A 100瓦傳輸能力。將帶來傳統用電器供電的革命。
除了在手持設備接口上的一統天下之外，未來的家庭供電系統中，TypeC將占據重要地位，從而把呼吁了多年的直流入戶落到實處。
