松下公司宣布它已經開發出業界更小的半導體器件，在“PhotoMOS”[1] CC型系列，實現了低消耗電流，有助于瘦身設備。繼電器具有低消耗電流動作，其結果，電池操作的設備的工作時間更長。它能夠穩定運行的測量設備，探針卡[2]，可穿戴設備，安全設備和醫療設備。

該P(yáng)hotoMOS CC型系列將被運2015年5月。

* 1：與MOS場效應管的半導體型繼電器輸出側。
截至2015年5月8日，根據一項調查顯示松下。

由于增加半導體密度和更大的片上集成，芯片正在作出許多更多的引腳。由于繼電器是需要測量的電流和電壓每個銷上，需求一直在增長，保持向下的IC測試器，探針卡，以及其它測量設備的尺寸。同時，它也必須盡量降低以延長設備的電池壽命，例如可穿戴設備和安全設備和醫療設備，其中包括一個高數目的中繼器消耗的電流。松下已經成功地創造了業界最小的* 1（1.8×1.95×0.8mm）的“PhotoMOS”CC型，其還擁有一個低消耗電流（0.2毫安）。松下獨有特征電容器耦合隔離[3]具有小尺寸和低的消耗電流。它可以工作在較高的工作溫度（高達105℃），并且可以在設備設計中的高溫環境中操作使用。

產品特點
1。
業界最小* 1的大小。這將有助于縮減設備。

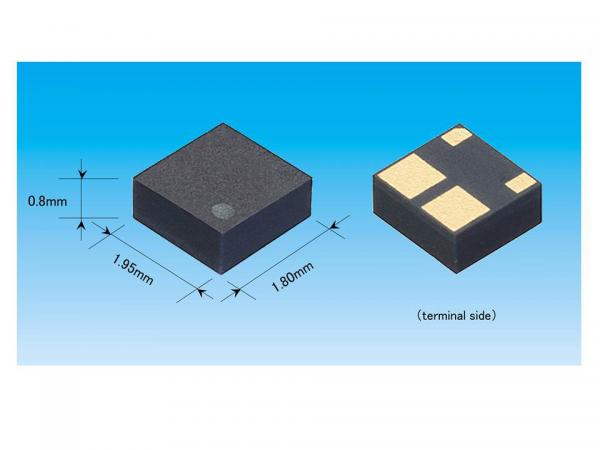

e1.8×寬1.95×高0.8毫米：小46％，安裝面積比我們以前的產品* 2。
2。
低電流消耗。這將有助于更多的節能設備。
輸入電流，0.2毫安：我們以前的產品* 2，5毫安
3。
保證的性能在高溫下。它將有助于設備與較高的溫度下更高的性能。
工作溫度-40℃至+ 105℃：我們以前的產品* 2，-40℃至+ 85℃
* 2與松下以往產品相比，零件號AQY221R2M（D 2.95×寬2.2×高1.4毫米）

應用
小巧的外形測量設備要求高密度安裝。
低電流消耗可穿戴設備和電池操作設備。
測量設備的要求良好的高溫性能。

主要功能說明
1。
業界最小* 1的大小。這將有助于縮減設備。
松下已應用多年積累的專業知識與精細加工技術來裝備我們的“PhotoMOS”帶光電隔離[4]，但現在我們已經實現電容耦合隔離。通過采用電容器耦合隔離驅動[5]的輸入側，已經有可能克服遇到與光隔離的障礙小型化。采用業界最小（1.8×1.95×0.8mm）的TSON [6]包，現在可以設計出更小，性能更高的探針卡和其它測量設備。
2。
低電流消耗。這將有助于更多的節能設備。
松下新推出的“PhotoMOS”CC型具有獨特的，新開發的電容耦合隔離的驅動程序。它實現了低消耗電流工作，現在0.2毫安，這對我們以前的型號采用光電隔離無法管理。更高的能效也有助于提高使用壽命設備并入更低的功耗。
3。
保證的性能在高溫下。它將有助于設備與較高的溫度下更高的性能。
隨著汽車半導體器件，它具有在惡劣環境中工作的預期需求上升，用戶希望探針卡和其他測量設備以能夠進行測量在高溫條件下的。在以前的產品，光學隔離技術是一個棒到高溫操作，然而，與它們的專門開發電容器耦合隔離驅動器，這些新的“PhotoMOS”是保證在高達105℃的操作和使設備的具有改進的熱性能的設計。

筆記
[1]“PhotoMOS”
總稱半導體型繼電器實現使用一個裝置來控制電流的ON / OFF輸入側和輸出側的隔離。用MOSFET（開關元件）用于在輸出端。 PhotoMOS是屬于松下的商品名稱。
[2]探針卡
半導體制造過程中使用的設備的電氣/機械部件。由于設備已經越來越快，它們的容量更大，更復雜，出現了更好的性能和小型化的需求。
[3]電容器耦合隔離
繼電器由一個半導體器件和MOSFET的輸出側，并利用一個驅動器IC（包括驅動電路）在輸入側的。
[4]光電隔離
繼電器在輸入側的LED和光接收元件的組成與MOSFET（開關元件）的半導體裝置的輸出側，和使用。
[5]電容耦合隔離驅動
這是指包括隔離電容和外圍電路用我們獨特的技術取得了輸入隔離元件。這使得小型化，消耗電流降低，并比使用的LED光隔離以往的產品更好的散熱性能。
[6] TSON
松下獨有的封裝類型：簡寫形式“薄小外形無引線”。
