Diodes精密線性LED驅動器適用于低電流照明系統

2012-10-09 20:21:41 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

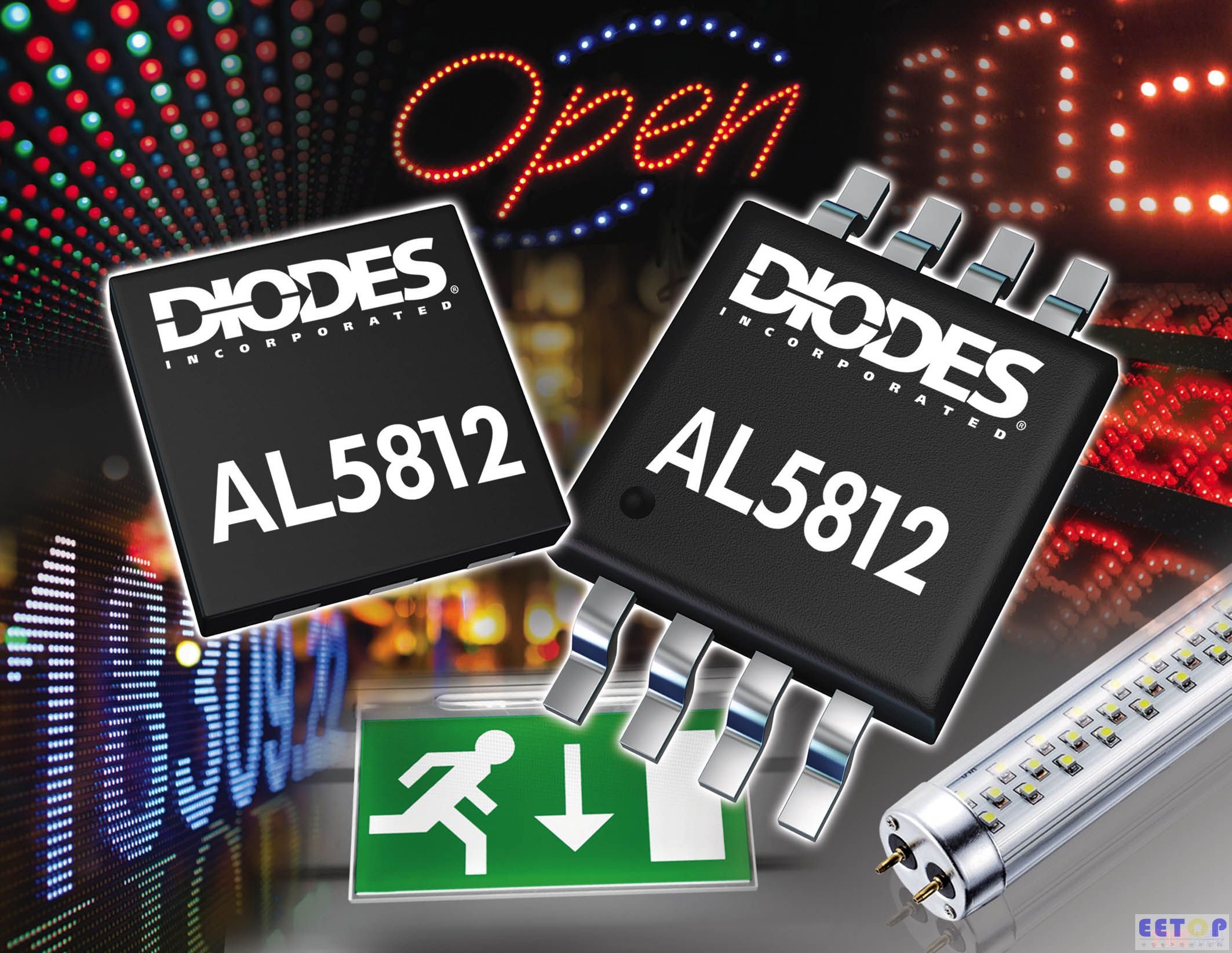

Diodes公司推出可輸出高達150mA恒流的AL5812 60V線性發光二極管 (LED) 驅動器，為低電流照明及指示牌應用提供準確控制0.5W LED的簡化電路解決方案。該驅動器尺寸小巧、采用熱性能改善的表面貼裝封裝，能夠滿足廣泛的電源電壓及環境溫度需求。

DI0684_AL5812

LED電流是通過在AL5812的低壓0.5V RSET引腳上使用一個高阻值電阻器來設定，電流的準確度可以維持在3%。整個驅動器電路只需要另加一個標準的低值去耦電容器，有助于降低整個系統的元件成本。

AL5812采用帶散熱焊盤的MSOP-8EP及U-DFN3030-6封裝，內含一個能夠在1V至60V范圍內保持橫流的開放漏極 (Open-drain) 輸出級，因而能夠驅動多達16個低功率LED。該驅動器可工作在-40°C至+125°C工業溫度范圍，適用于照明產品的高溫操作。
