IR擴展了SupIRBuck集成負載點 (POL) 穩壓器系列
2011-02-22 20:29:53 本站原創全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier，簡稱IR) 擴展了SupIRBuck集成負載點 (POL) 穩壓器系列。新器件IR347x和IR386x適用于節能計算和消費應用，具備恒定導通時間 (COT) 調制器及自適應死區時間 (Dead-time) 控制功能，能夠?qū)崿F(xiàn)卓越的輕載和滿載效率。

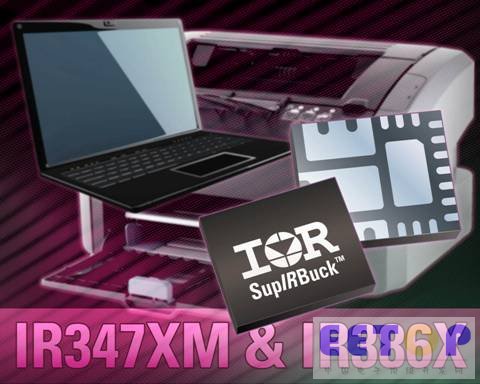

IR347x和IR386x SupIRBuck系列在4 × 5mm或5 × 6mm的纖薄PQFN封裝內集成了高性能的控制器和經優化的功率MOSFET，提供0.5V、1%精度內部參考電壓，因而擁有非常低和精確的輸出電壓可編程能力。新產品提供一系列豐富功能，其中包括過熱保護、熱補償過流保護、過壓及欠壓保護、預偏置啟動、電源良好輸出，以及配備電壓監測能力的使能輸入功能。
IR 亞太區銷售副總裁潘大偉表示：“IR全新的COT SupIRBuck系列擁有簡單易用、可擴展和高效率的優點，非常適合需要盡量延長電池壽命，或必須符合能源之星(ENERGY STAR) 指引的應用。”
IR347x系列支持高達 27 V的輸入電壓，并提供4 × 5mm和5 × 6mm PQFN封裝，廣泛覆蓋6A至15A負載，使其易于擴展來滿足最優價格和效能需求。這些選項和出色的輕載效率，讓IR347x成為筆記本電腦等移動應用的理想功率轉換選擇。該系列的其它應用還包括運行于24 V電源軌的輕工業和電池應用。
IR3863和IR3865采用4 × 5mm PQFN封裝，并為12 V輸入應用如筆記本電腦等進行了優化，其中包括最新的第二代英特爾酷睿 (Core) 處理器系列。此外，新SupIRBuck器件也非常適合消費市場的DC - DC應用，包括打印機、液晶電視和游戲機。
產品規格
|
器件編號 |
最大Iout (A) |
封裝 |
Vin范圍(V) |
Vout (V) |
開關頻率(kHz) |
功能 |
|
IR3473 |
6 |
4x5 mm QFN |
3 - 27 |
0.5 - 12 |
達750 |
0.5V 、1%精度參考電壓、預偏置啟動、溫度保護、熱補償OCP、OVP、UVP、SS、PGOOD、使能功能 |
|
IR3475 |
10 | |||||
|
IR3476 |
12 |
5x6 mm QFN | ||||
|
IR3477 |
15 | |||||
|
IR3863 |
6 |
4x5 mm QFN |
3 - 21 | |||
|
IR3865 |
10 |
設計工具
新器件已接受批量訂單。有關的數據表和應用說明已刊登于 IR 的網站 www.irf.com。同時，使用新器件的IRDC3473、IRDC3475、IRDC3476、IRDC3477、IRDC3863和IRDC3865 SupIRBuck參考設計也有供應。
