Allegro MicroSystems推出全新電動機驅動器IC A4986/A4987
2010-07-07 17:05:18 本站原創Allegro MicroSystems公司推出兩款全新電動機驅動器IC，進一步完善其已有的電動機驅動器系列。Allegro 的 A4986/A4987 設備是帶平行輸入通信和過流保護的雙DMOS全橋步進電動機驅動器。每個全橋輸出額定值為 35 V 和 ±2 A。這些設備具有固定停機時間脈沖寬度調制(PWM)電流穩壓器以及 2 位非線性DAC（數模轉換器），允許按完整、1/2 及 1/4步進模式控制步進電動機。
PWM電流穩壓器使用Allegro®已獲專利的混合衰減模式減少可聽到的電動機噪音、增加步進精確度并減少功率耗散。提供內部同步整流控制電路，以改善脈寬調制(PWM)操作時的功率消耗。工業標準PHASE，I0，I1 邏輯輸入用于控制各個全橋，以便這些電動機驅動器可輕松替換大部分已有的驅動器。為輸出提供電動機引線短路及接地短路保護，從而保護驅動器及相關電路免受熱損壞或燒毀。其他保護功能包括帶滯后的過熱關機、欠壓鎖定 (UVLO) 及交叉電流和過電流保護。不需要特別的加電排序。

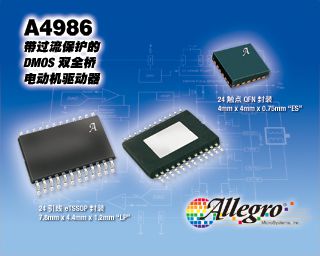

Allegro 的 A4986 和 A4987 提供以下封裝選項：24 觸點 4.0 毫米× 4.0 毫米× 0.75 毫米 QFN (ES) 封裝，及24 引線7.8 毫米× 4.4 毫米× 1.2 毫米eTSSOP (LP)封裝。兩種封裝都具有外露隔熱盤，以提高散熱功能，且均是無鉛產品，引腳框采用 100% 霧錫電鍍。
公司網址：www.allegromicro.com
