基于PSoC的可編程電力線通訊解決方案
2010-04-21 18:28:38 本站原創賽普拉斯日前針對通過現有電力線進行數據通訊的應用，推出靈活的基于PSoC的可編程解決方案。新型賽普拉斯電力線通訊（PLC）解決方案利用賽普拉斯的 PSoC®可編程片上系統所具有的模擬和數字資源，除通訊功能外還集成了許多功能，例如電源管理、系統管理和LCD驅動。除了具有靈活性和高集成度之外，這一新型解決方案還具有業界領先的可靠性，其不需重復發送的數據包成功率可達97%，可重復發送的情況下通過內嵌的代碼可達100%。該解決方案可靈活應用于高壓和低壓電力線，用于照明、工業控制、家庭自動化、自動讀表和智能能源管理等應用。

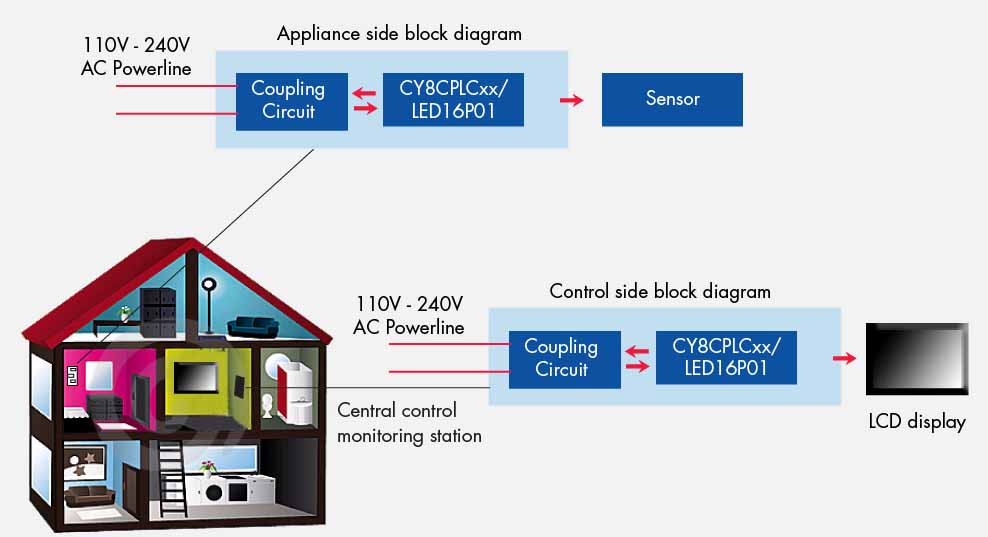

目前現有的解決方案需要另外的微控制器和濾波器，而賽普拉斯的PLC解決方案則利用PSoC架構的可編程模擬和數字模塊以及微控制器，集成了一個變頻鑰匙（FSK）PHY調制解調器，網絡協議和應用代碼。這一組合在單一硬件平臺上實現了多種應用，減少了BOM成本、電路板尺寸和芯片數量，同時改進了可生產性。賽普拉斯同時為高壓(110V – 240V AC)和低壓(12V – 24V AC/DC)耦合電路提供了參考設計，其電路板符合聯邦通訊委員會（FCC）和歐洲電器技術標準委員會（CENELEC）的標準。這些預先通過認證的電路板為開發者提供了產品快速上市的完整解決方案。
Darnell集團高級研究分析師Linnea Brush說：“智能能源表、可再生能源、智能LED照明，以及高級工業應用將會為電力線通訊提供高增長的市場。賽普拉斯的可編程PLC解決方案正是為了在現有電力線上無需通過增加布線而實現智能通訊、智能電網連接的需求應運而生的。
賽普拉斯數據通訊事業部執行副總裁Dinesh Ramanathan說：“我們主要的客戶均為我們的PLC解決方案所具有的無與倫比的可靠性和PSoC所帶來的靈活性所傾倒。我們的PowerPSoC®產品線幫助我們建立起在照明和其他控制領域的強大技術專長，從而進一步為我們的PLC解決方案的用戶提供了附加價值。”
PowerPSoC系列是業界首款控制和驅動高功率LED的單片解決方案。賽普拉斯的PLC解決方案集成了LED驅動支持。
賽普拉斯PLC解決方案的其他功能和用戶利益還包括：
支持雙向半雙工通訊
可靈活選擇使用完全解決方案（PHY，協議和應用代碼）或僅僅使用部分解決方案（PHY和協議，或僅僅是協議）
可變波特率，最高2400bps
采用電力線進行板上供電
賽普拉斯PLC系列產品包括了一個經過成本優化的固定功能的、具有I2C接口的器件（CY8CPLC10)，可編程的基于PSoC的器件(CY8CPLC20)，以及為支持LED而優化了的基于PSoC的可編程器件(CY8CLED16P01)。CY8CPLC10器件是28-pinSSOP封裝，CY8CPLC20 和 CY8CLED16P01有28-pin SSOP, 48-pin QFN 和 100-pin TQFP三種封裝方式。所有這些器件目前均已投產。
賽普拉斯還提供多種評估和開發工具：
• CY3272高壓電力線通訊評估工具包和CY3273低壓電力 線通訊評估工具包目前可售，價格均為每個299美元。每個工具包均符合FCC和CENELEC標準，包括了評估板、快速入門手冊、多條電纜、一條USB 線、一個12V直流電源和一張含有測試軟件、數據手冊、用戶指南、應用筆記、電路圖和Geber文件的CD。
• CY3274可編
程高壓電力線通訊開發工具包和CY3275可編程低壓電力線通訊開發工具包可在CY8CPLC20器件上進行系統設計，每個工具包售價均為642美元。
CY3276可編程高壓電力線通訊開發工具包和CY3277可編程低壓通訊開發工具包用于采用CY8CLED16P01器件的照明應用系統設計，每個工具
包售價均為951美元。
PSoC器件采用一種針對嵌入式控制設計的高度可配置片上系統架構，可提供基于閃存的、與現場可編程專用集成電路 （ASIC）等效的電路，而無需提前期（lead-time）或一次性非重復費用（NRE）的損失。PSoC器件集成了通過一個片上微控制器進行控制的可 配置模擬和數字電路，提供更強大的設計修改功能，并進一步減少元件數量。單一PSoC器件可以集成最多１００個外設功能，從而節省客戶的設計時間、板極空 間和功耗，同時改善系統質量并降低系統成本。
新型PSoC 3 和 PSoC 5架構具有高精度可編程模擬功能（最大精度20-bit的模數轉換器）和擴充了的可編程數字資源，與強大的符合工業標準的MCU內核以及足夠的內存和通訊 外設集成在一起。PSoC 3器件具有一個高性能8-bit 8051處理器，而PSoC 5則采用了一個強大的32-bit ARM Cortex-M3處理器。這些產品為設計者提供了一個無縫的可編程平臺，能輕松實現８到３２ｂｉｔ的轉換。這些新解決方案的強大功能大大拓展了PSoC 的應用和市場范圍，包括汽車、便攜式醫療、工業等等。PSoC 1系列基于一個成本優化的8-bit M8C的內核。
