2300MHz至4000MHz、上/下變頻SiGe混頻器

2010-03-09 14:22:42 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

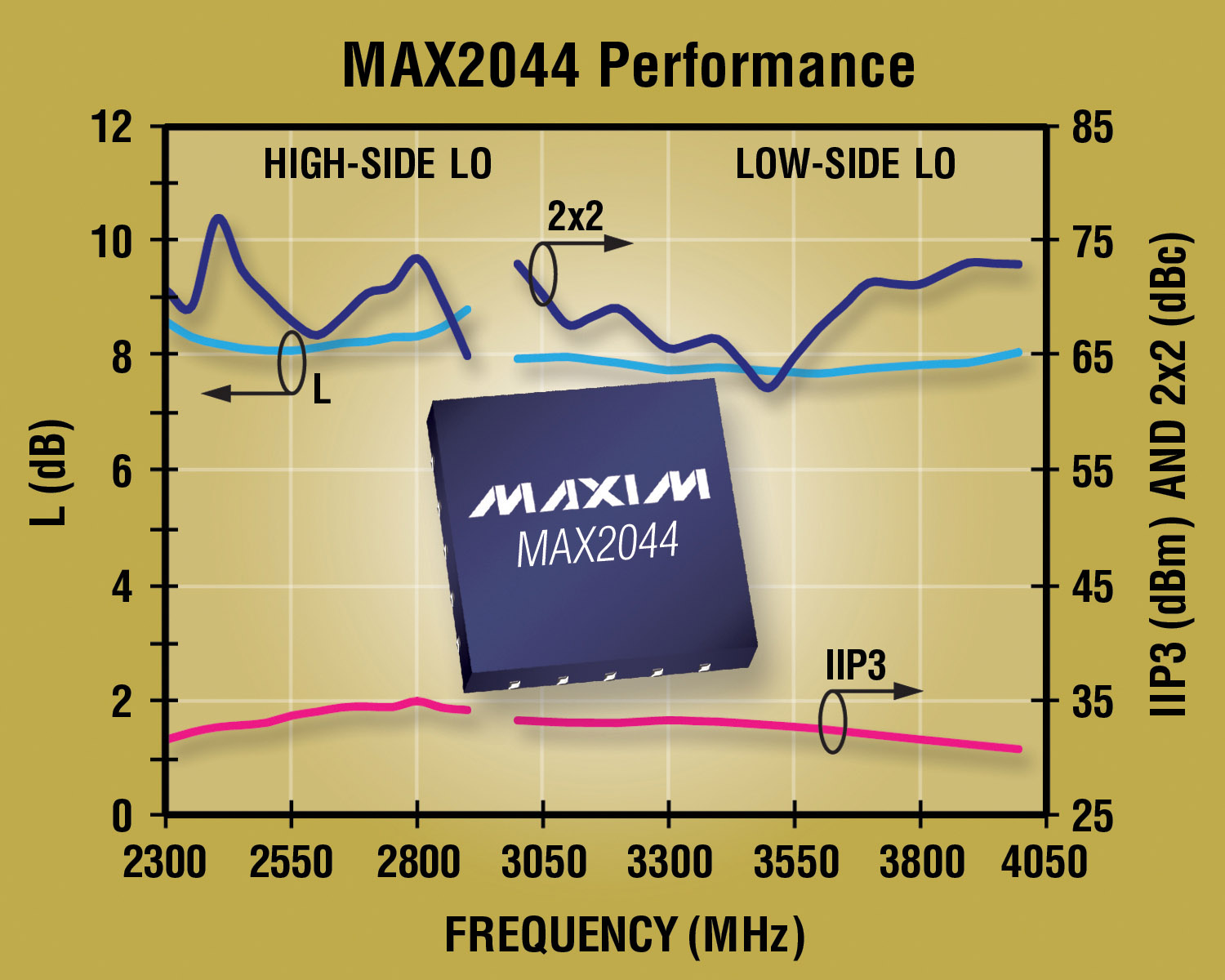

　　Maxim推出業內性能最佳的完全集成、2300MHz至4000MHz SiGe無源混頻器MAX2044。器件專為LTE、WiMAX和MMDS無線基礎設施應用而設計，在極寬的工作帶寬范圍內具有無與倫比的線性度和噪聲性能，以及極高的元件集成度。作為下變頻器使用時，該款I(lǐng)C可提供32.5dBm的IIP3、21dBm的IP1dB、7.7dB的轉換損耗以及8.5dB的噪聲系數。此外，器件還具有優異的2階和3階雜散抑制。作為上變頻器使用時MAX2044具有同樣出色的性能，其IIP3為33.5dBm、LO ±2IF抑制為60.2dBc、轉換損耗僅為7.7dB。這些參數使MAX2044理想用于要求嚴格的基站應用，這些應用中高線性度和低噪聲系數對于增強接收器和發送器性能極為重要。器件支持3.1GHz至3.9GHz LTE和WiMAX基站的高端和低端LO注入架構；MAX2044還能夠配置用于2.3GHz至2.9GHz LTE、WiMAX和MMDS高端注入架構。

　　作為完整的SiGe上/下變頻器，MAX2044集成了最先進的雙平衡混頻器內核、LO放大器、兩個非平衡變壓器以及十幾個分立元件。這種高度集成特性將混頻器所需的電路板空間降低了40%，分立元件數量減少了33%。MAX2044優異的68dBc 2RF - 2LO性能(帶有-10dBm RF調諧)還簡化了相鄰諧波分量的濾波要求，使濾波器的設計更為簡單且性價比更高。

　　MAX2044提供緊湊的5mm x 5mm、20引腳TQFN封裝，與MAX2029/MAX2031/MAX2032 650MHz至1000MHz混頻器和MAX2039/MAX2041/MAX2042 1700MHz至3000MHz混頻器引腳相似。該系列無源上/下變頻器非常適合多個頻段采用相同PCB布局的應用。
