安華高科技推出集成FBAR前置濾波器和低噪聲放大器的GPS前端模塊產品
2009-11-10 11:26:19 本站原創新GPS前端模塊適合低功耗手機和個人導航設備應用
【2009年11月10日】Avago Technologies(安華高科技)今日宣布，推出業內第一款結合薄膜腔聲諧振(FBAR, Film Bulk Acoustic Resonator)濾波器和高增益低噪聲放大器(LNA, Low Noise Amplifier)，可以帶來卓越性能的高度集成微型化GPS前端模塊產品。Avago的ALM-1912在微型化的緊湊封裝內集成了低噪聲放大器和高抑制能力前置濾波器，帶來一個可以有效簡化各種廣泛GPS手持式產品應用設計，完整、緊湊并且高性能的GPS射頻前端模塊產品。Avago是為通信、工業和消費類等應用領域提供模擬接口零組件的領導廠商。

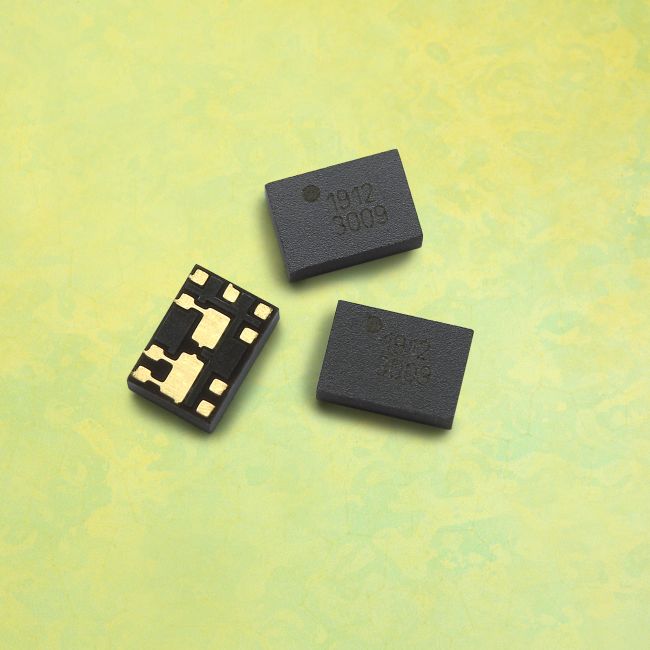

Avago的ALM-1912主要面向移動電話、個人導航設備(PND, Personal Navigation Device)和其他具備GPS功能的應用設計，這款GPS前端模塊採用2.9 x 2.0 x 1.0mm微型化MCOB封裝供貨，將印刷電路板佔用空間降到最低，非常適合空間受限的應用。在ALM-1912中集成FBAR前置濾波功能讓這個模塊可以在Cell、PCS以及WiFi/Bluetooth頻帶提供良好的抑制能力，這款GPS前端模塊並有效利用了Avago的0.25μm GaAs增強模式pHEMT工藝技術，在典型2.7V和6mA的工作條件下帶來1.62dB的噪聲指數、19.3dB增益、+1.5dBm輸入三階截點(IIP3)，以及超過50dBc的帶外抑制能力。
同步式(S-GPS)和其它適地性GPS服務都需要較高的接受器靈敏度，Avago的ALM-1912具有超低噪聲指數和高線性，有助于大幅度改善GPS手持式應用的靈敏度。模塊中并包含有CMOS電平兼容關機引腳，可以通過開啟或關閉放大器來進行電流調整，內置的前置濾波器使用Avago技術領先的特有FBAR濾波技術，提供Cell/PCS和WiFi/Bluetooth頻帶優異的抑制能力，使得它成為強化手機和其他移動設備中S-GPS運作GPS接收性能的理想解決方案。
ALM-1912在射頻輸入引腳上內置有分流電感來強化ESD保護，讓器件可以在射頻輸入引腳承受超過3kV人體模型(HBM, Human Body Model)的ESD靜電衝擊，通過將GPS低噪聲放大器以及前置和後置高抑制能力FBAR濾波器加以集成，這款高性能ALM-1912模塊可以簡化並縮短射頻設計流程，節省使用的器件數，並帶來GPS應用中非常關鍵的卓越射頻性能。
功能特點
‧ 1.62dB超低噪聲指數
‧ FBAR前置濾波器提供卓越的Cell/PCS/WLAN頻帶拒斥能力，強化手機效能表現
‧ 低外加器件數
‧ 射頻輸入和輸出完全匹配
‧ 關機電流< 1μA
‧ CMOS電平兼容關機引腳
‧ 射頻輸入引腳ESD保護> 3KV
‧ 可通過單一外部電阻或電壓調整偏壓電流
‧ 內置分流電感強化ESD保護
‧ 采用先進的GaAs E-pHEMT和FBAR技術
‧ 采無鹵素材料設計
‧ 采用 Pb-Free 環保無鉛設計并符合 RoHS 標準要求
產品供貨情形
Avago的ALM-1912高抑制能力GPS高增益低噪聲放大器目前已經可以通過Avago的直接銷售渠道和全球分銷網絡提供樣片并正式批量供貨。
