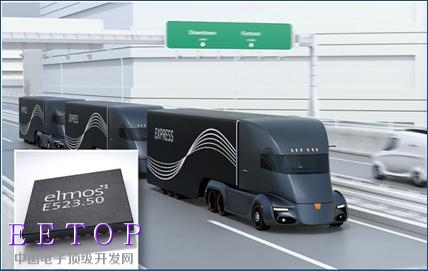

elmos 推出用于無刷直流電機應用的三相半橋驅動器E523.50
2018-08-20 12:38:56 N
2018年8月20日訊，德國elmos公司日前宣布推出一款用于直流無刷（BLDC）電機的72V三相半橋驅動器E523.50，產品應用于12/24V車載和48V板級電網供電的汽車應用及24V至60V供電電源的工業應用，該IC符合AEC-Q100標準0級（150°C）需求。
數字RUN引腳和六個數字輸入控制三個全橋門極驅動（三個高端和三個低端門極驅動）。 該IC可配置為六個直接控制輸入或三個使能和三個PWM（脈沖寬度調制）輸入。 對于后一種配置，死區時間可以自動生成，或使用外部電阻設置。
該器件集成了DC/DC降壓轉換器，可為11V的門極電壓提供100mA的驅動和其他負載驅動。內部3.3V控制單元能夠?yàn)槲⒖刂破魈峁└哌_(dá)20mA的電流。可以驅動外部高壓高功率晶體管以實現更高的負載需要。
其中器件的特性還包括綜合診斷和保護功能。兩個錯誤輸出顯示任何過電流，低電壓和過高的溫升。QFN的底板金屬焊盤封裝結構使其具有出色的傳熱性能，使芯片最高工作結溫甚至可以達到極限的170°C。
特性：
· B6-NMOS橋的門極驅動電路；
· 供電電壓范圍12V至72V（低至7V，峰值至76V）；
· 內置11V/100mA的 DC/DC轉換器；
· 3.3V的微處理器提供高達20mA電流，可通過外部升壓晶體管提供更高的負載電流；
· 200mA門極驅動電流，包括保護功能；
· 集成反電動勢檢測；
· 峰值結溫=+150℃；
